Mode manuel et réglages
15.2 Déplacement des axes de la machine
15
528
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

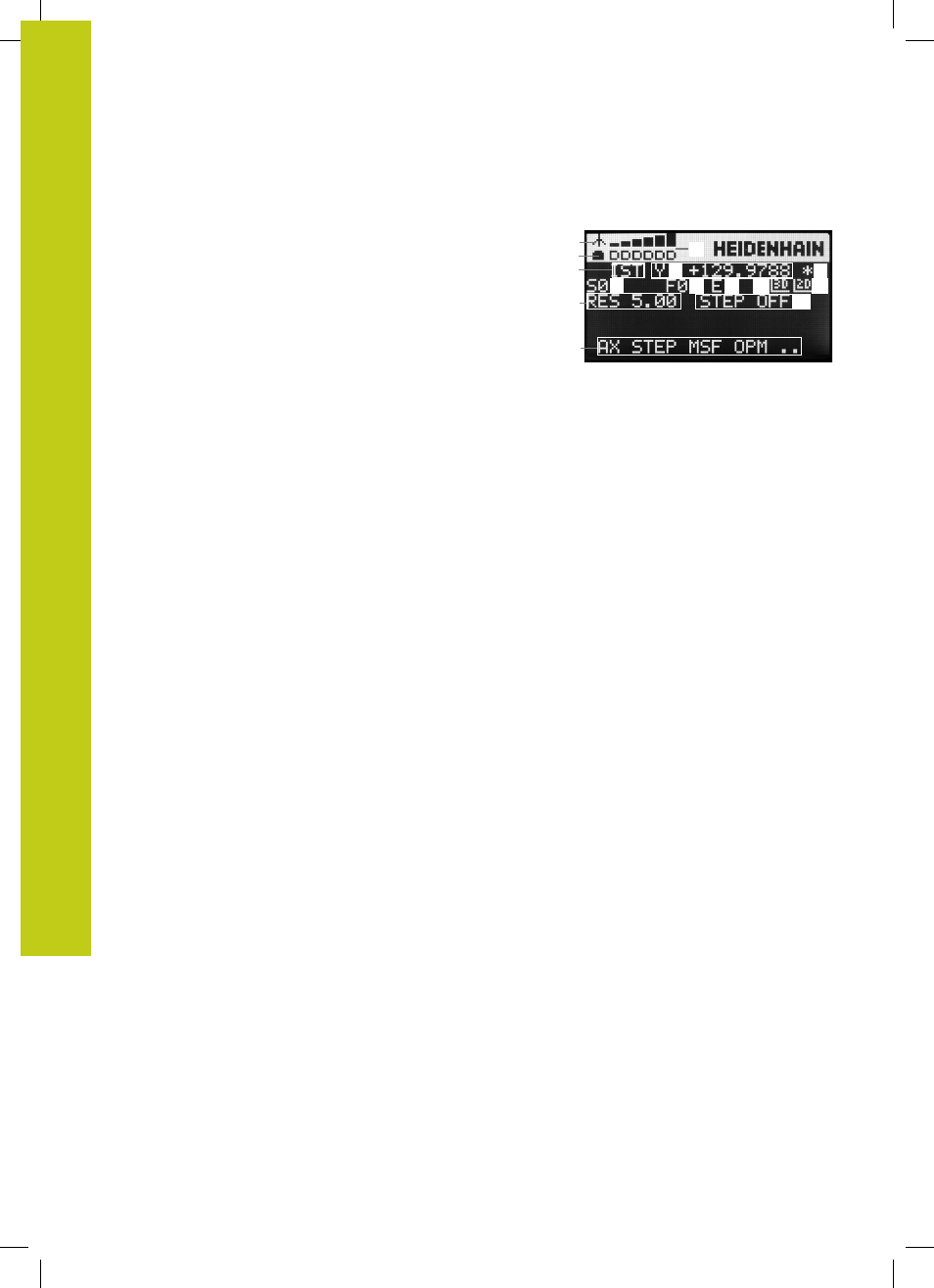

Ecran d'affichage
1
Uniquement avec la manivelle radio HR 550 FS
: Affichage
indiquant si la manivelle est dans la station d'accueil ou si le
mode radio est actif
2
Uniquement avec la manivelle radio HR 550 FS
: Affichage
de l'intensité du champ, 6 barres = champ maximum
3
Uniquement avec la manivelle radio HR 550 FS
: Etat de
charge de l'accumulateur, 6 barres = état de charge maximum
Pendant le rechargement, une barre se déplace de la gauche
vers la droite
4
EFF : mode d'affichage de position
5
Y+129.9788 : position de l'axe sélectionné
6
* : STIB (commande en service) ; le programme a démarré ou
un axe est en cours de déplacement
7
S0 : vitesse de broche actuelle
8
F0 : avance actuelle de déplacement de l'axe sélectionné
9
E : une erreur s'est produite
10
3D : la fonction Inclinaison du plan d'usinage est active
11
2D : la fonction Rotation de base est active
12
RES 5.0 : résolution active de la manivelle Course en mm/tr (°/tr
pour les axes rotatifs) parcourue par l'axe sélectionné pour un
tour de manivelle
13
STEP ON ou OFF : positionnement pas à pas actif ou inactif.
Lorsque la fonction est active, la TNC affiche également
l'incrément actif de déplacement
14 Barre de softkeys : sélection de diverses fonctions, description
dans les paragraphes suivants
14
4
12
5
8
7
7
10
3
2
1
11
13
7
9
7
6
