Programmation : programmer les contours
6.4 Contournage : coordonnées cartésiennes
6
226
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

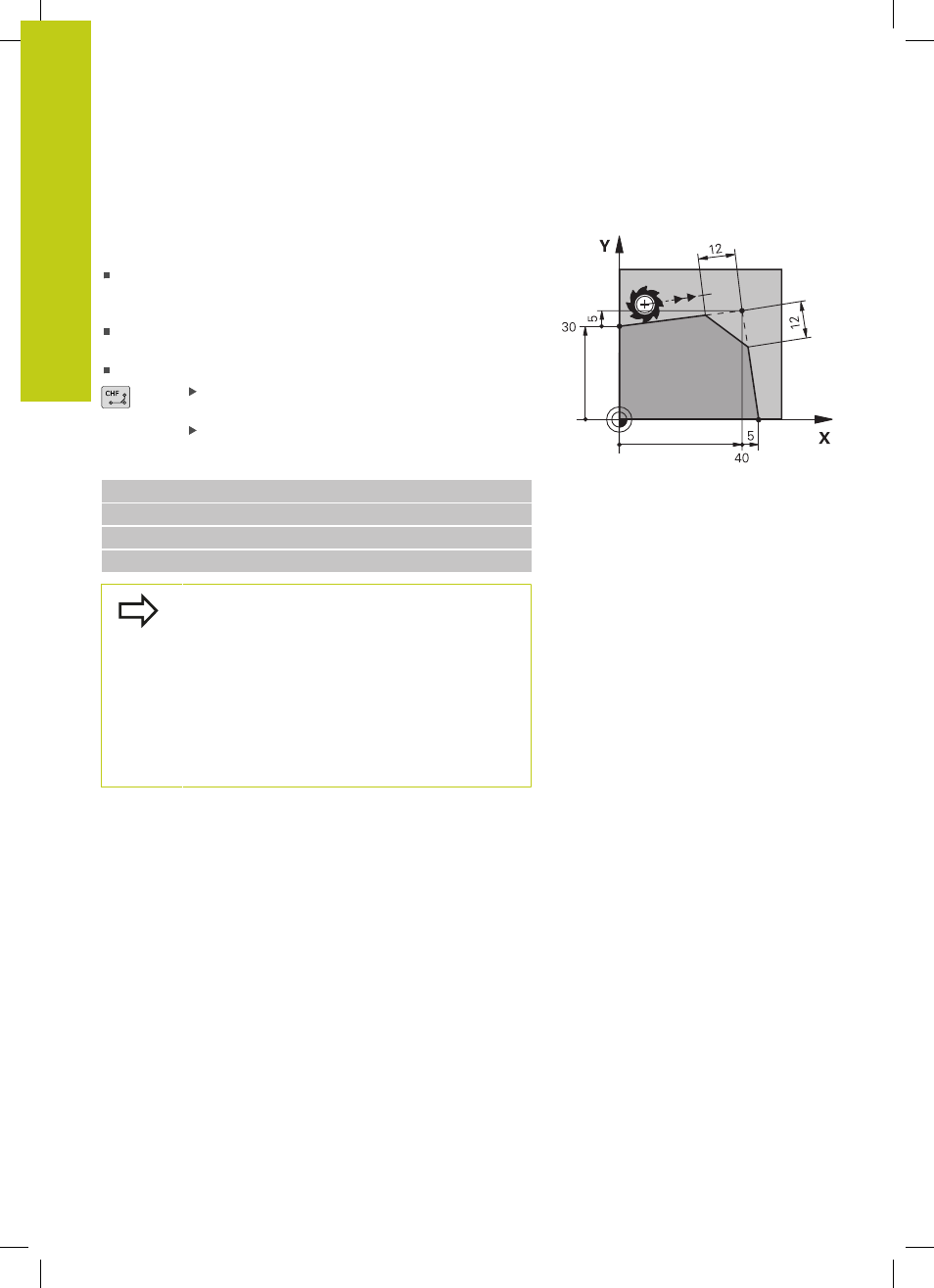

Insérer un chanfrein entre deux droites
Les angles de contour formés par l'intersection de deux droites
peuvent être chanfreinés.
Dans les séquences linéaires qui précédent et suivent la
séquence
CHF, programmez les deux coordonnées du plan
dans lequel le chanfrein doit être réalisé
La correction de rayon doit être identique avant et après la
séquence
CHF
Le chanfrein doit pouvoir être usiné avec l’outil actuel
Longueur chanfrein: Longueur du chanfrein, si
ncessaire:
Avance F (n'agit que dans la séquence CHF)
Exemple de séquences CN
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Un contour ne doit pas commencer par une
séquence
CHF.
Un chanfrein ne peut être réalisé que dans le plan
d’usinage.
Le point d'intersection nécessaire au chanfrein ne fait
pas partie du contour.
Une avance programmée dans la séquence
CHF agit
uniquement dans cette séquence CHF. Après cette
séquence, l'avance qui était programmée avant la
séquence
CHF redevient active.
