Programmation : programmer les contours
6.4 Contournage : coordonnées cartésiennes
6
228
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

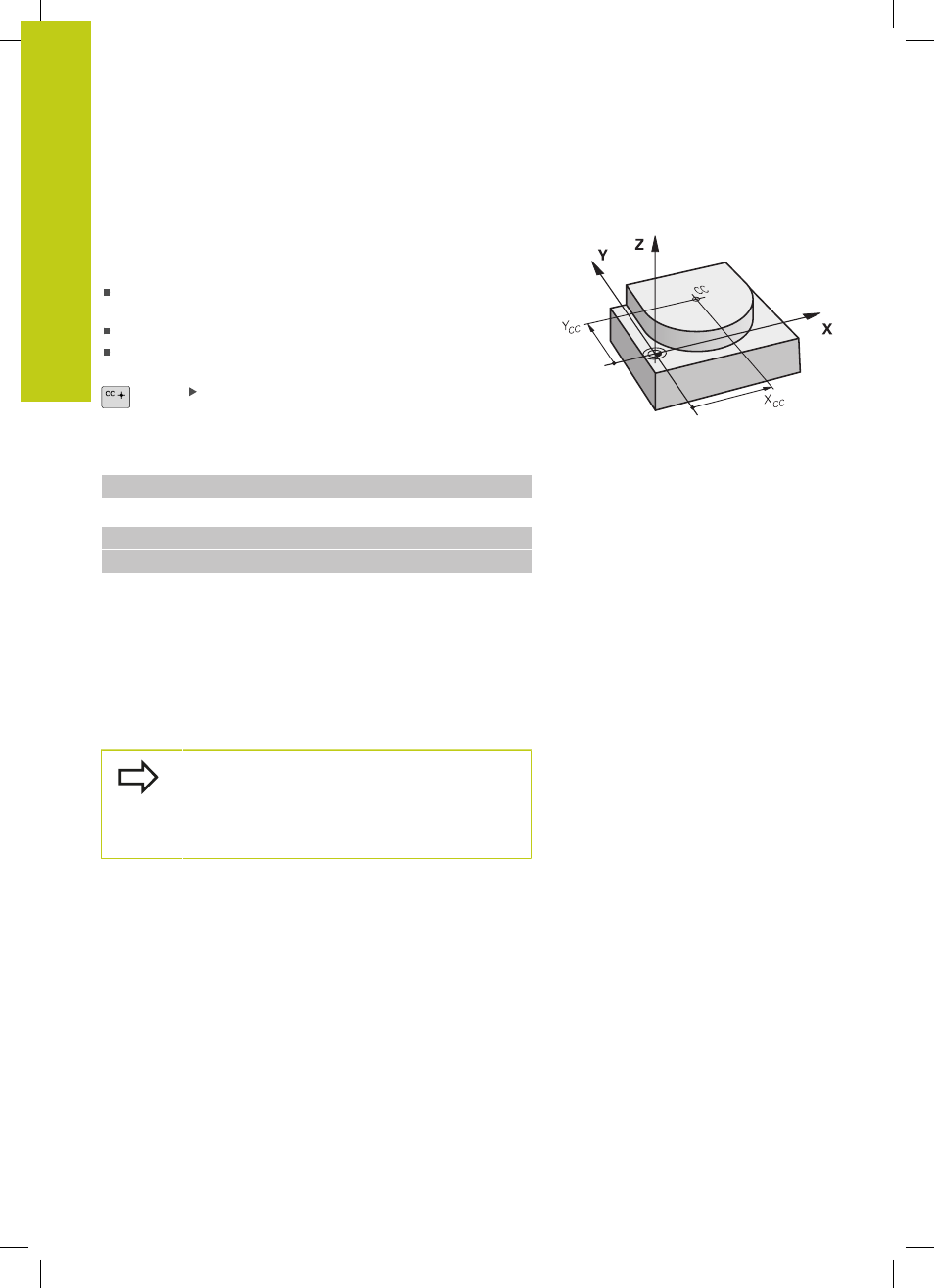

Centre de cercle CC
Vous définissez le centre du cercle des trajectoires circulaires que
vous programmez avec la touche C (trajectoire circulaire C) Pour
cela :
introduisez les coordonnées cartésiennes du centre du cercle
dans le plan d'usinage ou
validez la dernière position programmée ou
Valider les coordonnées avec la touche " VALIDATION DE LA
POSITION EFFECTIVE"
Introduire les coordonnées du centre de cercle
ou, pour valider la dernière position programmée,
N'entrer Aucune coordonnée
Exemple de séquences CN
5 CC X+25 Y+25
ou
10 L X+25 Y+25
11 CC
Les lignes de programme 10 et 11 ne font pas référence à la figure.
Validité
Le centre du cercle reste valable jusqu'à ce que vous programmiez
un nouveau centre de cercle.
Introduire le centre de cercle en incrémental
Une coordonnée indiquée en valeur incrémentale pour un centre
de cercle se rapporte toujours à la dernière position d'outil
programmée.
CC vous permettent d'identifier une position comme
centre de cercle : l'outil ne se déplace pas à cette
position.
Le centre du cercle sert également de pôle pour les
coordonnées polaires.
