Programmation : aides à la programmation
4.6 Graphique de programmation
4
154
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
4.6 Graphique de programmation
Exécuter le graphique de programmation en
parallèle/ Ne pas exécuter le graphique de
programmation en parallèle

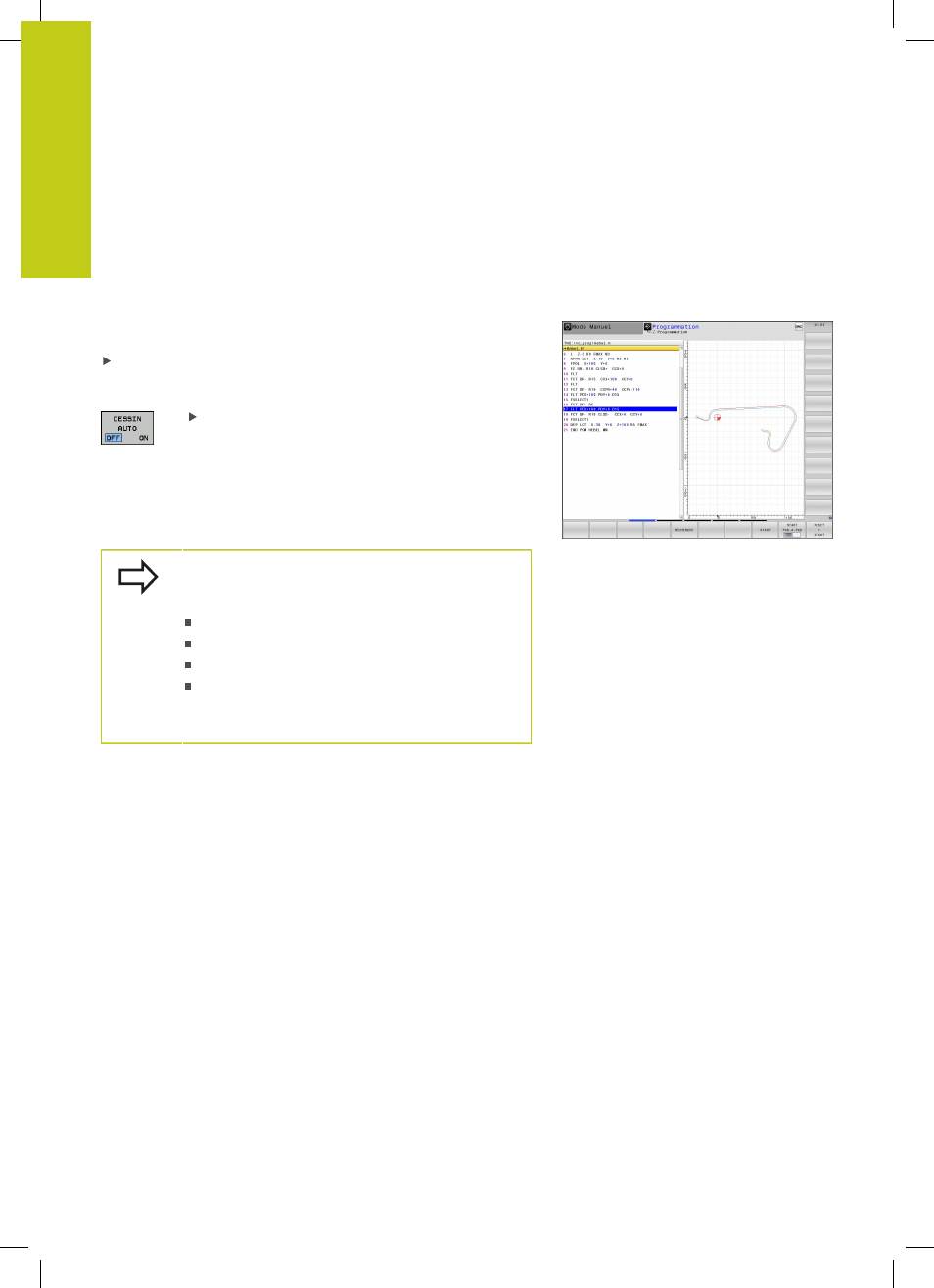

Simultanément à la création d'un programme, la TNC peut afficher
un graphique filaire 2D du contour programmé.
Pour passer au mode d'affichage avec le programme à gauche
et le graphique à droite : appuyer sur la touche de commutation
de l'écran et sélectionner la softkey
PROGRAMME + GRAPHISME
Régler la softkey
DESSIN AUTO sur ON. La TNC
affiche chaque mouvement de contournage
programmé dans la fenêtre de graphique, au
fur et à mesure que vous entrez des lignes de
programme.
Si la TNC ne doit pas exécuter de graphique en parallèle, réglez la
softkey
DESSIN AUTO sur OFF.
Si
DESSIN AUTO est réglé sur ON, la commande ne
tient pas compte des éléments suivants lors de la
création du graphique filaire 2D :
Répétitions de parties de programme
Instructions de saut
Fonctions M, p. ex. M2 ou M30
Appels de cycles
N'utilisez le dessin automatique que pendant la
programmation de contour.
