Programmation : Usinage multiaxes
12.2 La fonction PLANE pour incliner le plan d'usinage (option 8)
12
454
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

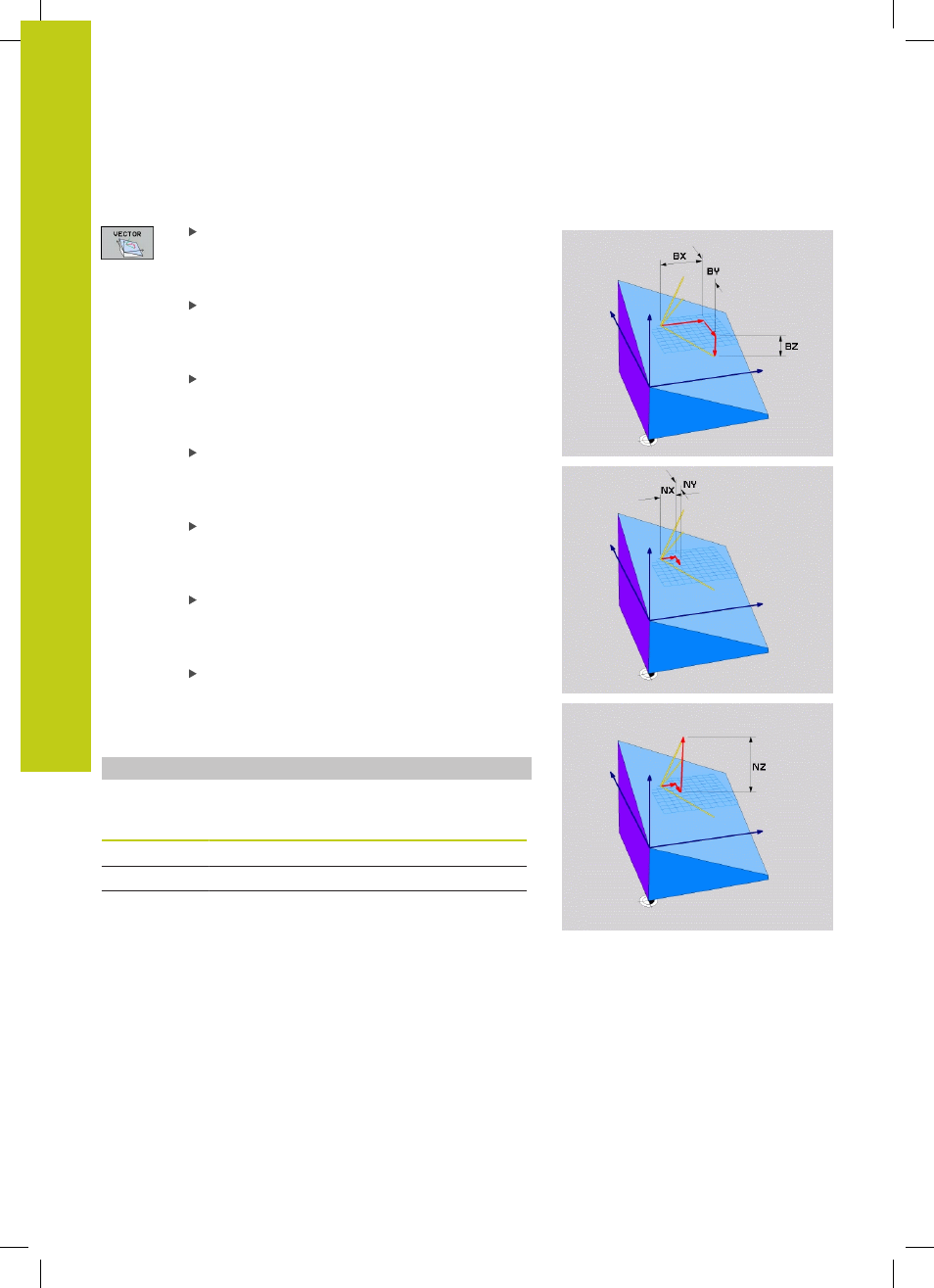

Paramètres à introduire
Composante X du vecteur de base ? :
composante X
BX du vecteur de base B (voir fig.
en haut, à droite).
Plage d'introduction : -9.9999999 à +9.9999999
Composante Y du vecteur de base ? :
composante Y
BY du vecteur de base B (voir fig.
en haut, à droite).
Plage d'introduction : -9.9999999 à +9.9999999
Composante Z du vecteur de base ? :
Composante Z
BZ du vecteur de base B (voir fig.
en haut, à droite)
Plage d'introduction : -9.9999999 à +9.9999999
Composante X du vecteur normal ? :
Composante X
NX du vecteur normal N (voir fig.
au centre, à droite)
Plage d'introduction : -9.9999999 à +9.9999999
Composante Y du vecteur normal ? :
composante Y
NY du vecteur normal N (voir fig. au
centre, à droite)
Plage d'introduction : -9.9999999 à +9.9999999
Composante Z du vecteur normal ? : composante
Z
NZ du vecteur normal N (voir fig. en bas, à
droite).
Plage d'introduction : -9.9999999 à +9.9999999
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement
de la fonction PLANE", page 460
Séquence CN
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abréviations utilisées
Abréviation
Signification
VECTEUR
de l'anglais vector = vecteur
BX, BY, BZ
Vecteur de B
ase :
Composante X
,
Y
et
Z
NX, NY, NZ
Vecteur N
ormal :
Composante X
,
Y
et
Z
