HEIDENHAIN TNC 620 (81760x-01) Cycle programming - Manuel (Page 59)

Définition de motifs avec PATTERN DEF 2.3
2
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
59

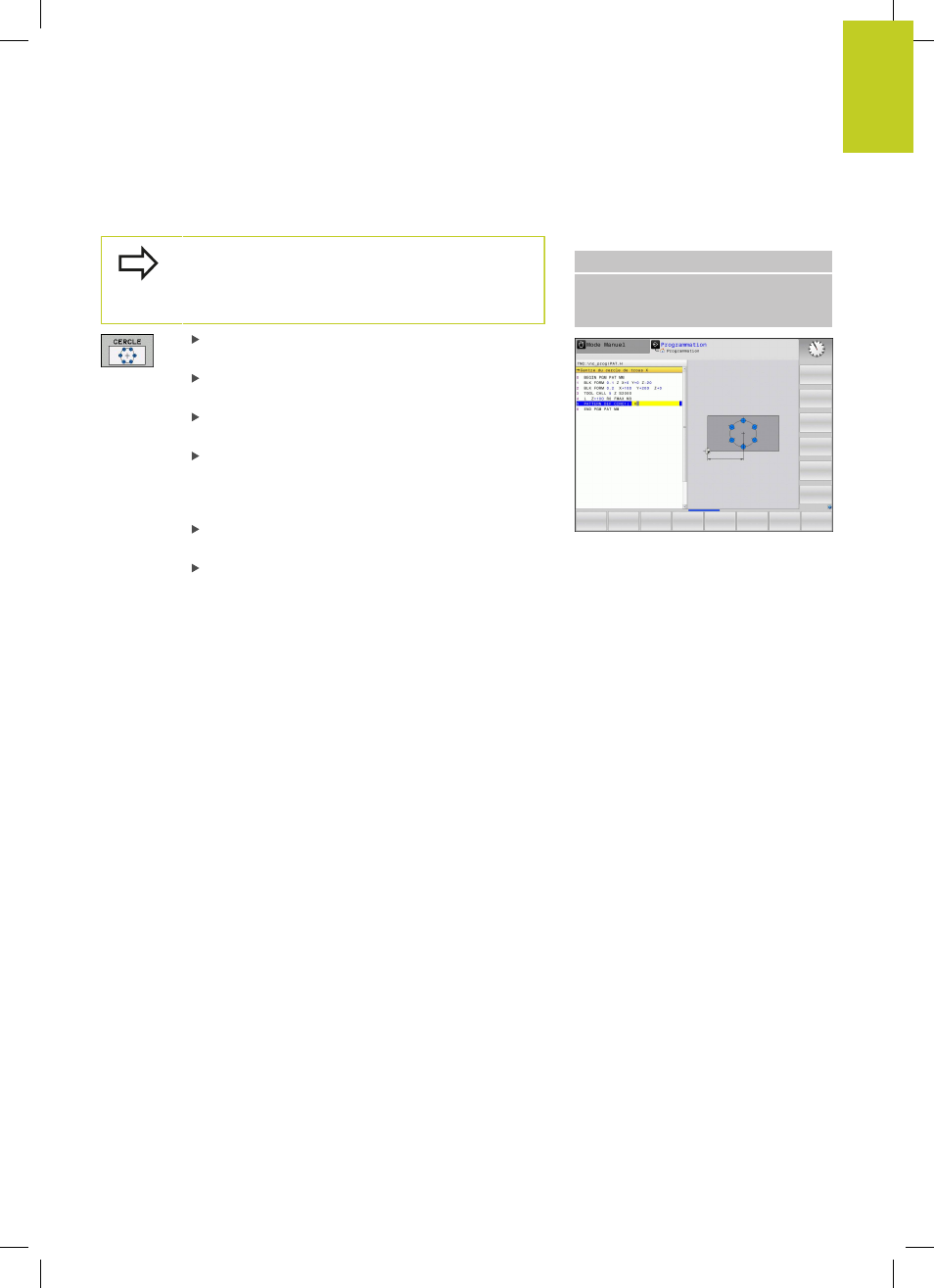

Définir un cercle entier
Si vous définissez une
surface de pièce en Z
différente de 0, cette valeur agit en plus de la valeur
du paramètre Coord. surface pièce
Q203 qui est défini
dans le cycle d'usinage.
Centre du cercle de trous X (en absolu) :
coordonnée du centre du cercle en X
Centre du cercle de trous Y (en absolu) :
coordonnée du centre du cercle en Y
Diamètre du cercle de trous : diamètre du cercle
de trous
Angle initial : angle polaire de la première position
d'usinage. Axe de référence : axe principal du plan
d'usinage courant (p. ex. X avec l'axe d'outil Z).
Valeur positive ou négative possible
Nombre d'usinages : nombre total de positions
d'usinage sur le cercle
Coordonnée surface pièce (en absolu) : introduire
la coordonnée Z à laquelle doit débuter l'usinage
Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF CIRC1
(X+25 Y+33 D80 START+45 NUM8 Z
+0)
