POINT DE REFERENCE DANS L'AXE DU PALPEUR (cycle 417 DIN/
ISO : G417, option de logiciel 17)
15.11
15
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
367

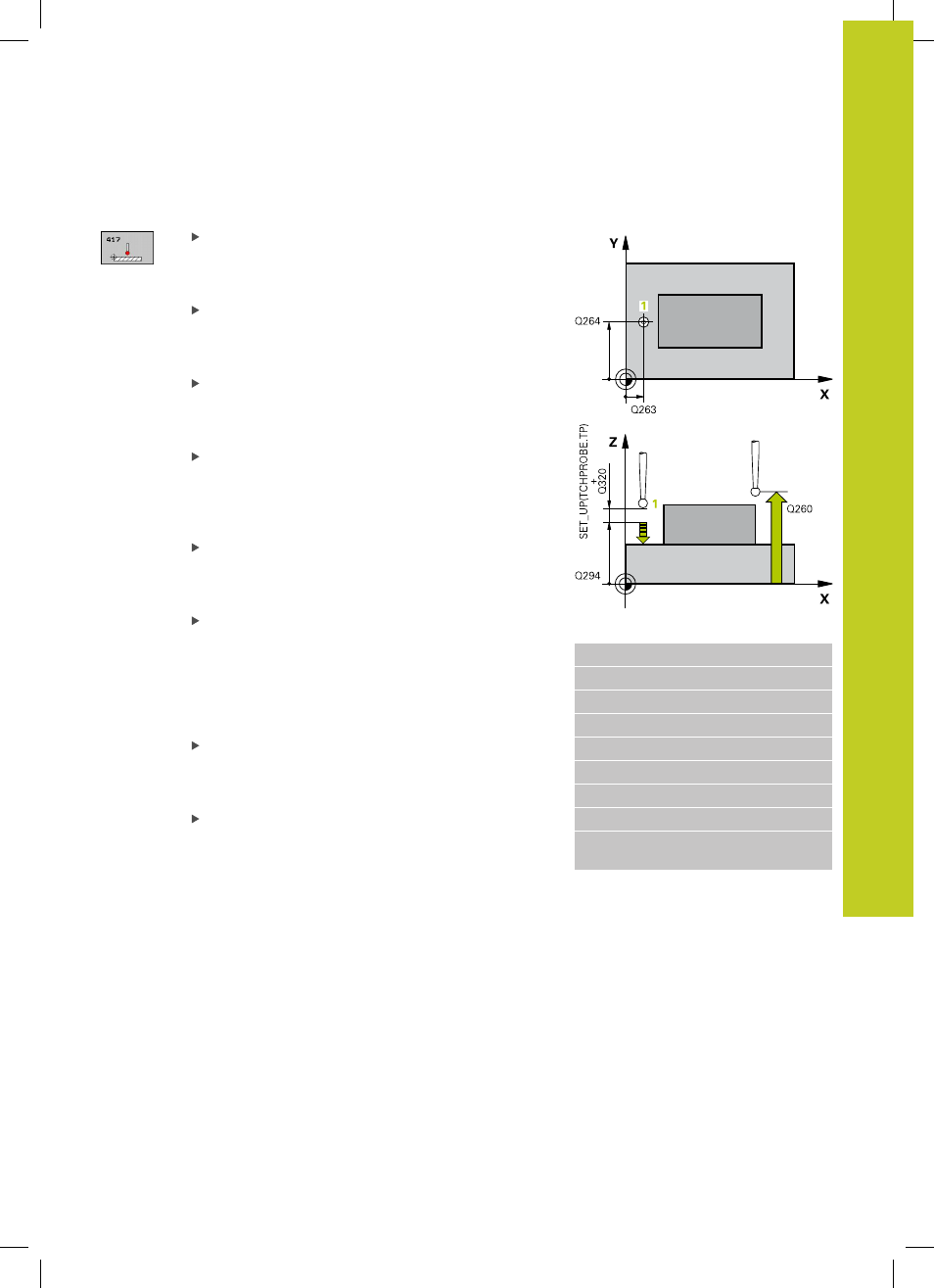

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 3ème axe Q294 (en absolu) :
coordonnée du premier point de palpage dans l'axe
du palpeur. Plage d’introduction -99999,9999 à
99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Numéro dans tableau Q305 : indiquer le numéro
de la ligne du tableau de points zéro/tableau preset
à laquelle la TNC doit mémoriser la coordonnée.
Si vous introduisez Q305=0, la TNC initialise
automatiquement l'affichage, le nouveau point
d'origine étant sur la surface palpée. Plage
d'introduction 0 à 2999
Nouveau pt de réf. Q333 (en absolu) : coordonnée
à laquelle la TNC doit initialiser le point d'origine.
Valeur par défaut = 0. Plage d'introduction
-99999,9999 à 99999,9999
Transfert de valeur de mesure (0,1) Q303 : définir
si le point de référence calculé doit être mémorisé
dans le tableau de points zéro ou dans le tableau
preset
-1 : ne pas utiliser ! Est inscrit par la TNC si
d'anciens programmes sont importés (voir
"Caractéristiques communes à tous les cycles
palpeurs pour l'initialisation du point de référence",
Page 325)
0 : reporter le point de référence calculé dans
le tableau actif de points zéro. Le système
de référence correspond au système actif de
coordonnées pièce.
1 : reporter le point de référence calculé dans le
tableau preset. Le système de référence correspond
au système de coordonnées machine (système
REF).
Séquences CN
5 TCH PROBE 417 PT RÉF. AXE PALP.
Q263=+25 ;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2ÈME AXE
Q294=+25 ;1ER. POINT 3ÈME AXE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+50 ;HAUTEUR DE SÉCURITÉ
Q305=0 ;N° DANS TABLEAU
Q333=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
