Cycles palpeurs : initialisation automatique des points d'origine

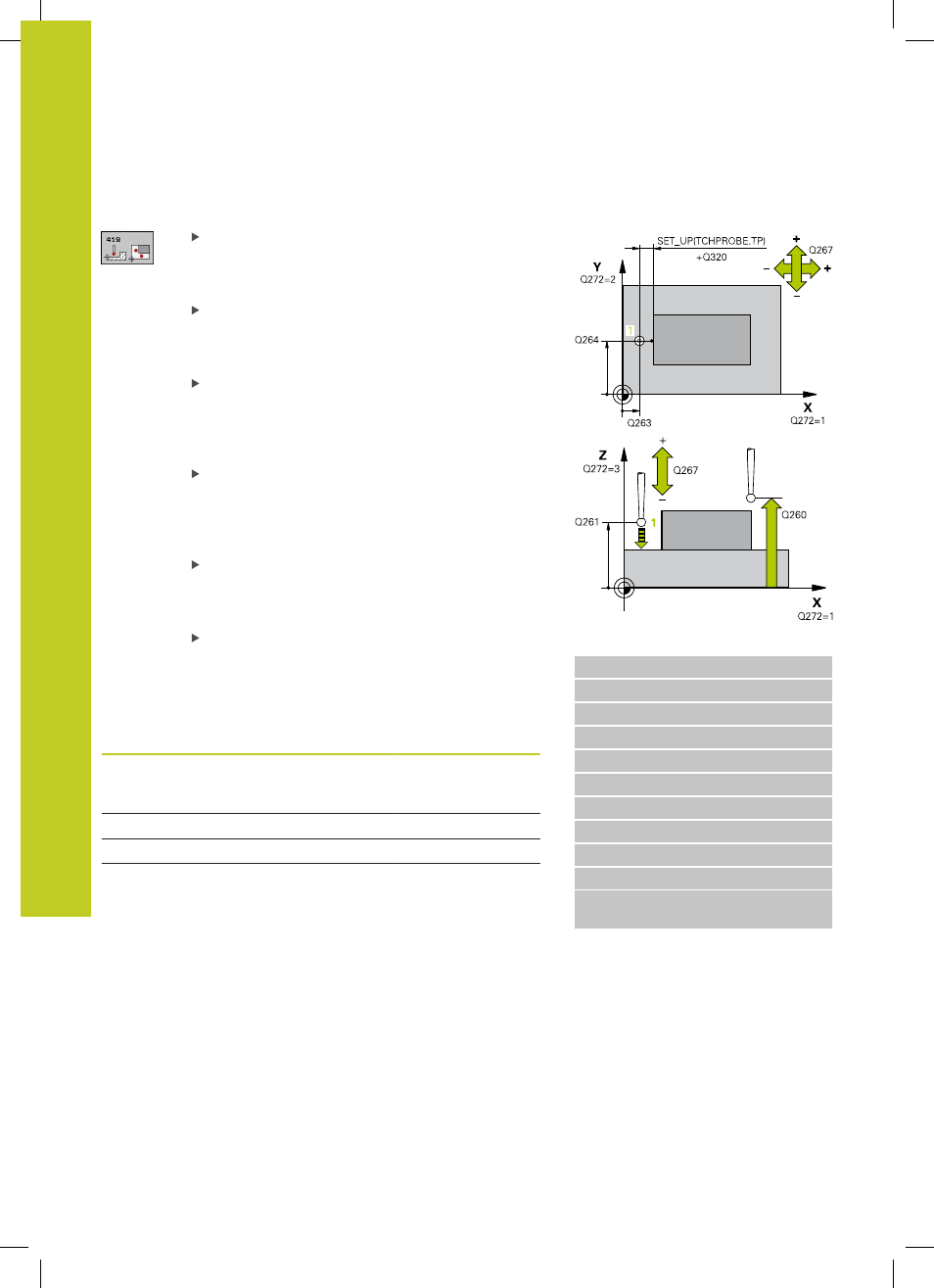

15.13 POINT DE REFERENCE SUR UN AXE (cycle 419 DIN/ISO : G419,
option de logiciel 17)
15
374
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Axe de mesure (1...3 : 1 = axe principal) Q272 :
axe dans lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe secondaire = axe de mesure
3 : axe palpeur = axe de mesure
Affectation des axes
Axe palpeur actif :
Q272 = 3 Axe principal
correspondant :
Q272= 1 Axe secondaire
correspondant :
Q272= 2
Z X Y
Y Z X
X Y Z
Séquences CN
5 TCH PROBE 419 PT RÉF. SUR UN AXE
Q263=+25 ;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2ÈME AXE
Q261=+25 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+50 ;HAUTEUR DE SÉCURITÉ
Q272=+1 ;AXE DE MESURE
Q267=+1 ;SENS DÉPLACEMENT
Q305=0 ;N° DANS TABLEAU
Q333=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
