Cycles : conversions de coordonnées

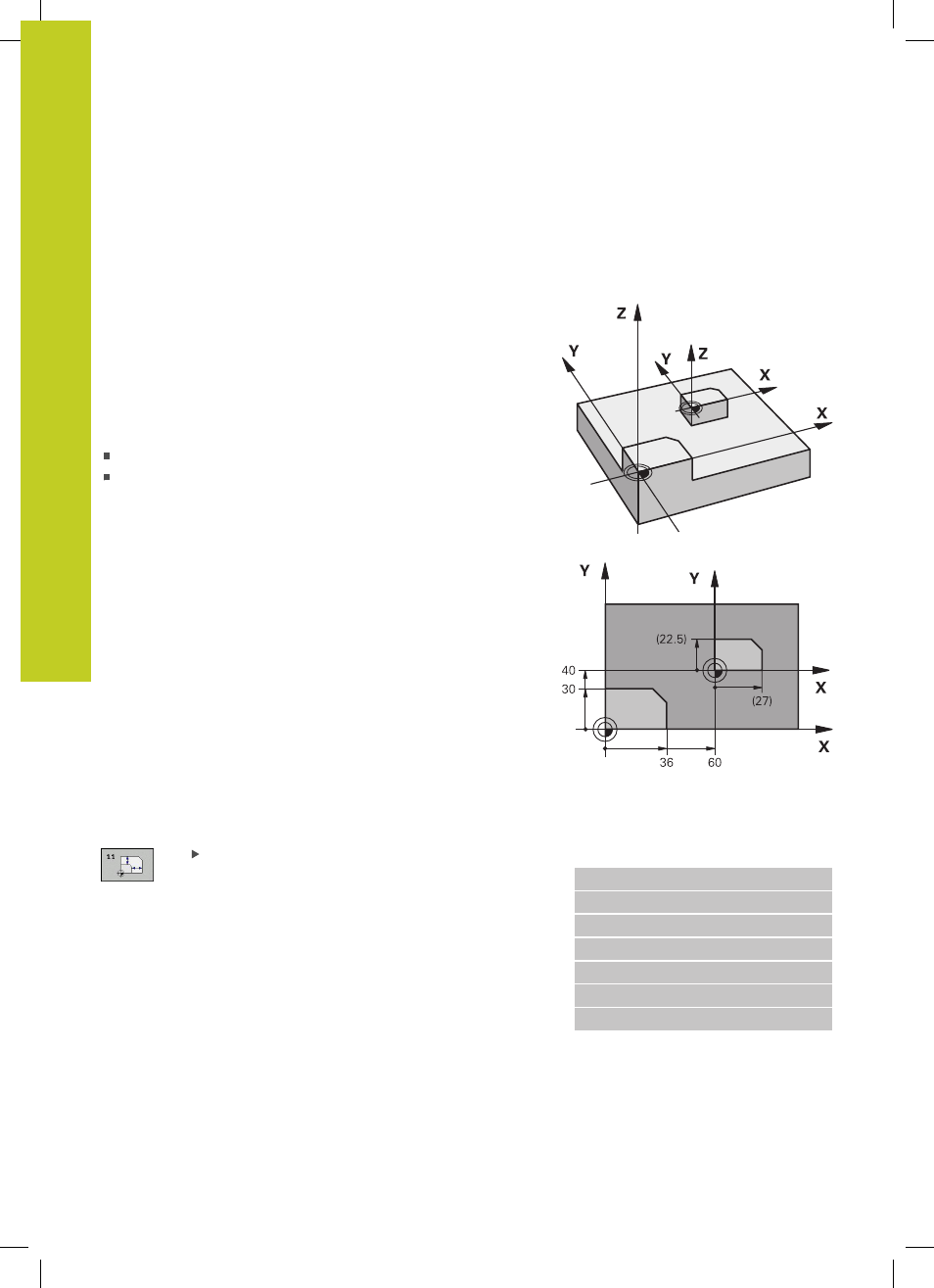

11.7 FACTEUR D'ECHELLE (cycle 11, DIN/ISO : G72)
11
266
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
11.7 FACTEUR D'ECHELLE (cycle 11, DIN/
ISO : G72)
Effet
Dans un programme, la TNC peut agrandir ou réduire certains
contours. Ainsi, par exemple, vous pouvez usiner en tenant compte
de facteurs de retrait ou d'agrandissement.
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il fonctionne également en mode
Positionnement
avec saisie manuelle. Le facteur échelle actif apparaît dans
l'affichage d'état supplémentaire.
Le facteur échelle est actif
simultanément sur les trois axes de coordonnées
sur l’unité de mesure dans les cycles.
Condition requise
Avant de procéder à l'agrandissement ou à la réduction, il convient
de décaler le point zéro sur une arête ou un angle du contour.
Agrandissement : SCL supérieur à 1, jusqu'à 99,999 999
Réduction : SCL inférieur à 1, jusqu'à 0,000 001
Désactivation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1.
Paramètres du cycle
Facteur? : introduire le facteur SCL (de l'angl.:
scaling) ; la TNC multiplie toutes les coordonnées
et tous les rayons par SCL (tel que décrit au
paragraphe „Effet“). Plage d’introduction 0,000001 à
99,999999
Séquences CN
11 CALL LBL 1
12 CYCL DEF 7.0 POINT ZÉRO
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FACTEUR ÉCHELLE
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
