POINT DE REFERENCE CENTRE RAINURE (cycle 408 DIN/ISO :
G408, option de logiciel 17)
15.2
15
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
329

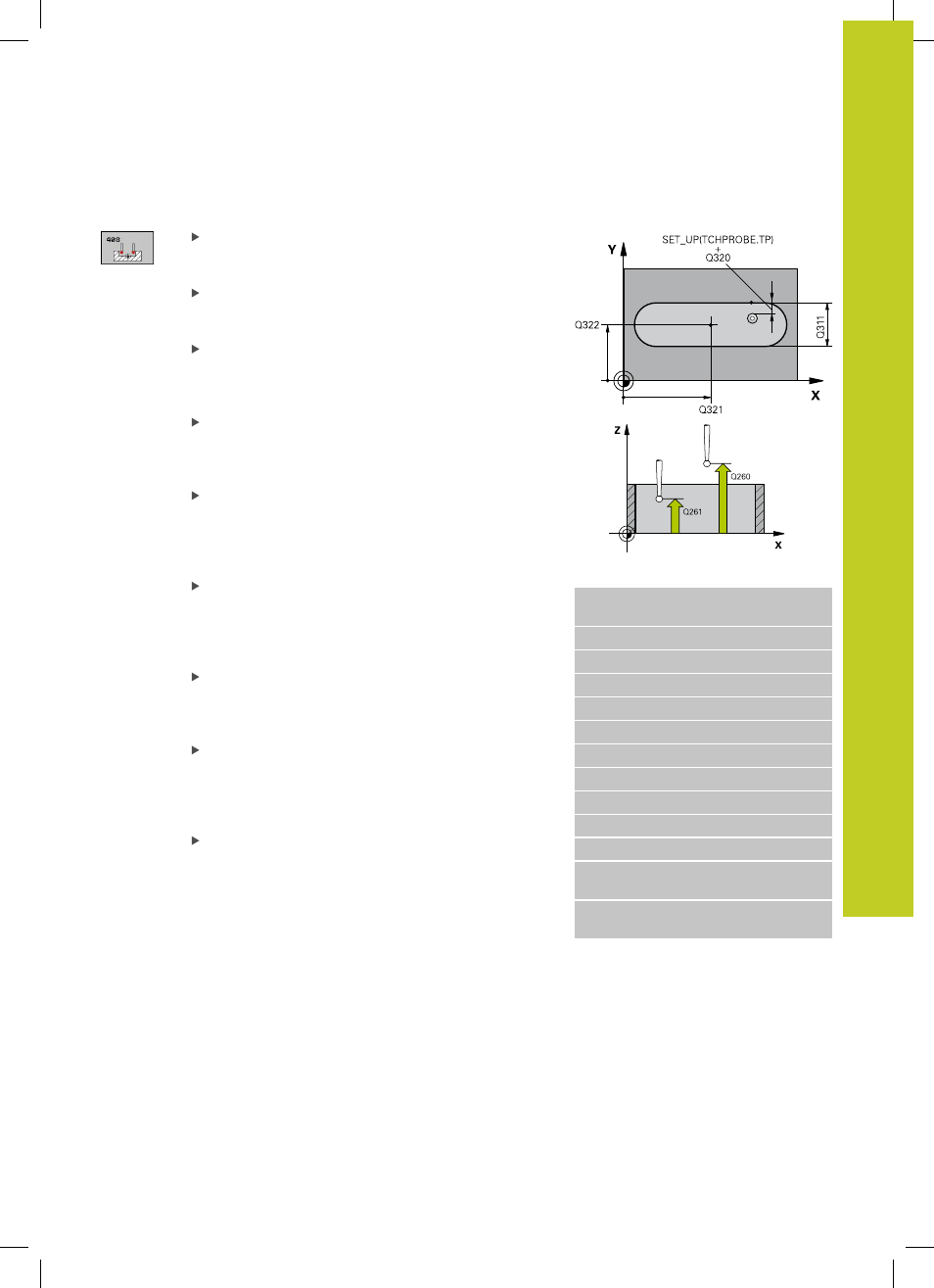

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre de la
rainure dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre de la
rainure dans l'axe secondaire du plan d'usinage.
Plage d’introduction -99999,9999 à 99999,9999
Largeur de la rainure Q311 (en incrémental) :
largeur de la rainure indépendamment de la position
dans le plan d'usinage. Plage d'introduction 0 à
99999,9999
Axe de mesure Q272 : axe du plan d'usinage dans
lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe auxiliaire = axe de mesure
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
Numéro dans tableau Q305 : indiquer le numéro
dans le tableau de points zéro/tableau preset dans
lequel la TNC doit mémoriser les coordonnées du
centre de la rainure. Si vous introduisez Q305=0,
la TNC initialise automatiquement l'affichage, le
nouveau point d'origine étant au centre du oblong.
Plage d'introduction 0 à 2999
Séquences CN
5 TCH PROBE 408 PT REF CENTRE
RAINURE
Q321=+50
;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q311=25 ;LARGEUR DE RAINURE
Q272=1 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q305=10 ;N° DANS TABLEAU
Q405=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
Q381=1 ;PALPER DS AXE
PALPEUR
