ETALONNAGE DU RAYON TS, EXTERIEUR (cycle 463, DIN/ISO :
G463, option de logiciel 17)
17.9
17
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
437
La machine doit avoir été préparée par le
constructeur pour pouvoir déterminer l'excentrement
de la bille de palpage. Consultez le manuel de la
machine !
Les caractéristiques d'orientation des palpeurs
HEIDENHAIN sont déjà prédéfinies. D'autres
palpeurs peuvent être configurés par le constructeur
de la machine.

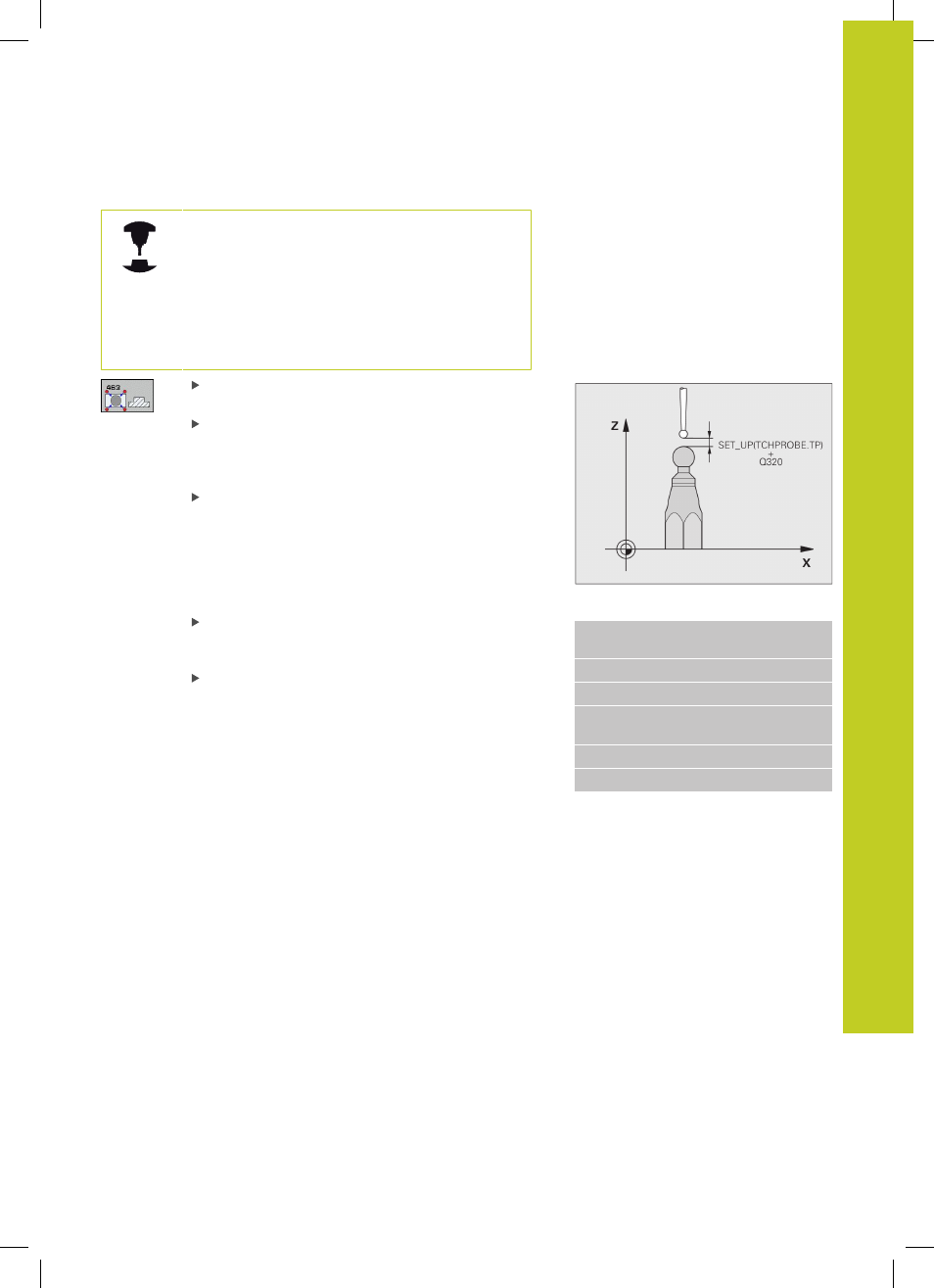

RAYON DU TENON Q407 : Diamètre de la bague de
réglage. Plage d'introduction 0 à 99,9999
DE BRIDE Q320 (en incrémental) : Distance
supplémentaire entre le point de mesure et la bille
du palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d’introduction 0 à 99999,9999
DEPLAC. HAUT. SECU. Q301 : Définition de la
manière dont le palpeur doit se déplacer entre les
points de mesure :
0 : Déplacement à la hauteur de mesure entre les
points de mesure
1 : Déplacement à la hauteur de sécurité entre les
points de mesure
NOMBRE DE PALPAGES Q407 (en absolu) : Nombre
de points de mesure sur le diamètre. Plage
d'introduction 0 à 8
ANGLE DE REFERENCE Q380 (en absolu) : Angle
compris entre l'axe principal du plan d'usinage et le
premier point de palpage. Plage d'introduction 0 à
360,0000
Séquences CN
5 TCH PROBE 463 ETALONNAGE TS SUR
TENON
Q407=+5
;RAYON DE TENON
Q320=+0 ;DISTANCE D'APPROCHE
Q301=+1 ;DEPLAC. HAUTEUR
SECU.
Q423=+8 ;NB POINTS DE PALPAGE
Q380=+0 ;ANGLE DE REF.
