HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles - Manuel (Page 90)

90 3 Cycles palpeurs pour le contrôle automatique des pièces
3.2 Calcul aut
o
matique des points de référ
e
nce

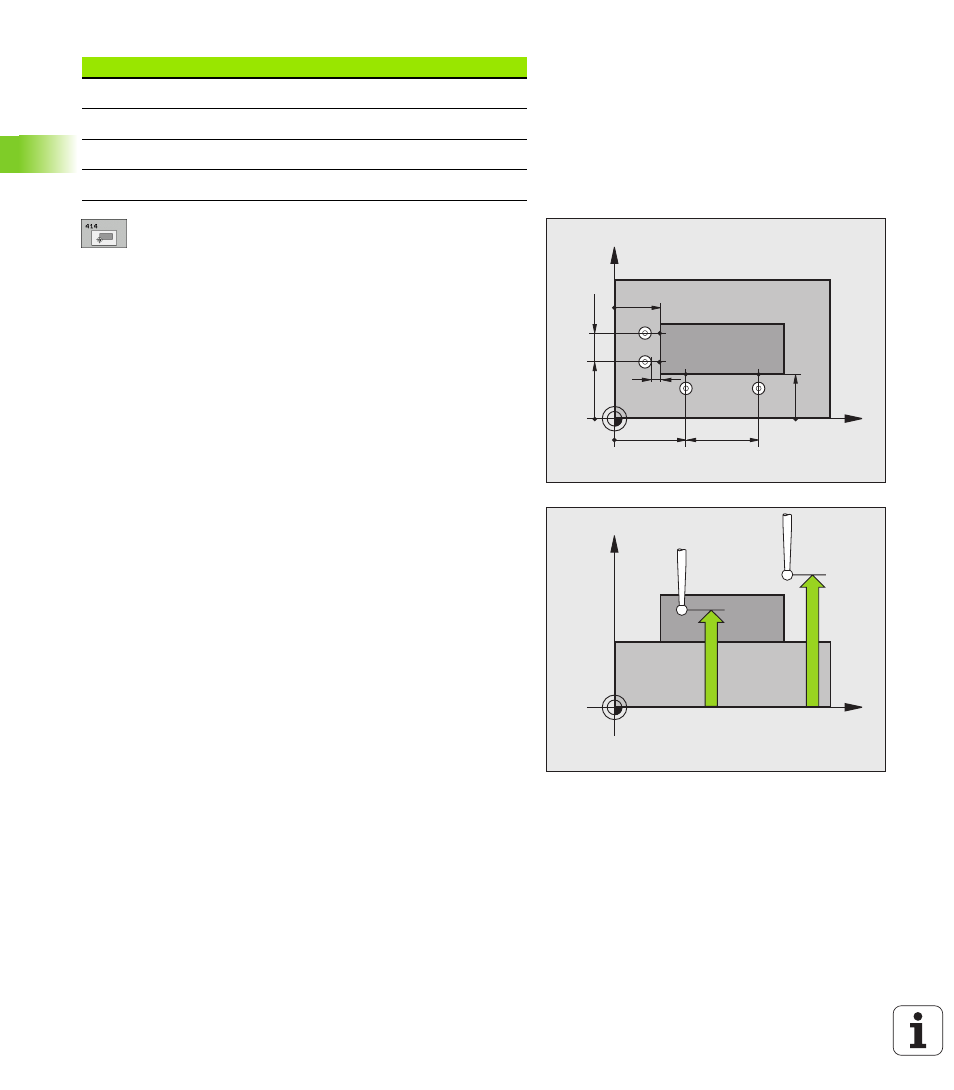

 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
 Distance 1er axe Q326 (en incrémental): Distance
entre le 1er et le 2ème point de mesure dans l'axe
principal du plan d'usinage
 3ème point mesure sur 1er axe Q296 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage
 3ème point mesure sur 2ème axe Q297 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
auxiliaire du plan d'usinage
 Distance 2ème axe Q327 (en incrémental): Distance
entre le 3ème et le 4ème point de mesure dans l'axe
auxiliaire du plan d'usinage
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
 Exécuter rotation de base Q304: Définir si la TNC
doit compenser le désaxage de la pièce par une
rotation de base:
0: Ne pas exécuter de rotation de base
1: Exécuter une rotation de base
Coin Coordonnée X Coordonnée Y
A Point 1 supérieur point 3 Point 1 inférieur point 3
B Point 1 inférieur point 3 Point 1 inférieur point 3
C Point 1 inférieur point 3 Point 1 supérieur point 3
D Point 1 supérieur point 3 Point 1 supérieur point 3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
