iTNC 530 HEIDENHAIN 101
3.2 Calcul aut
o
matique des points de référ
e
nce

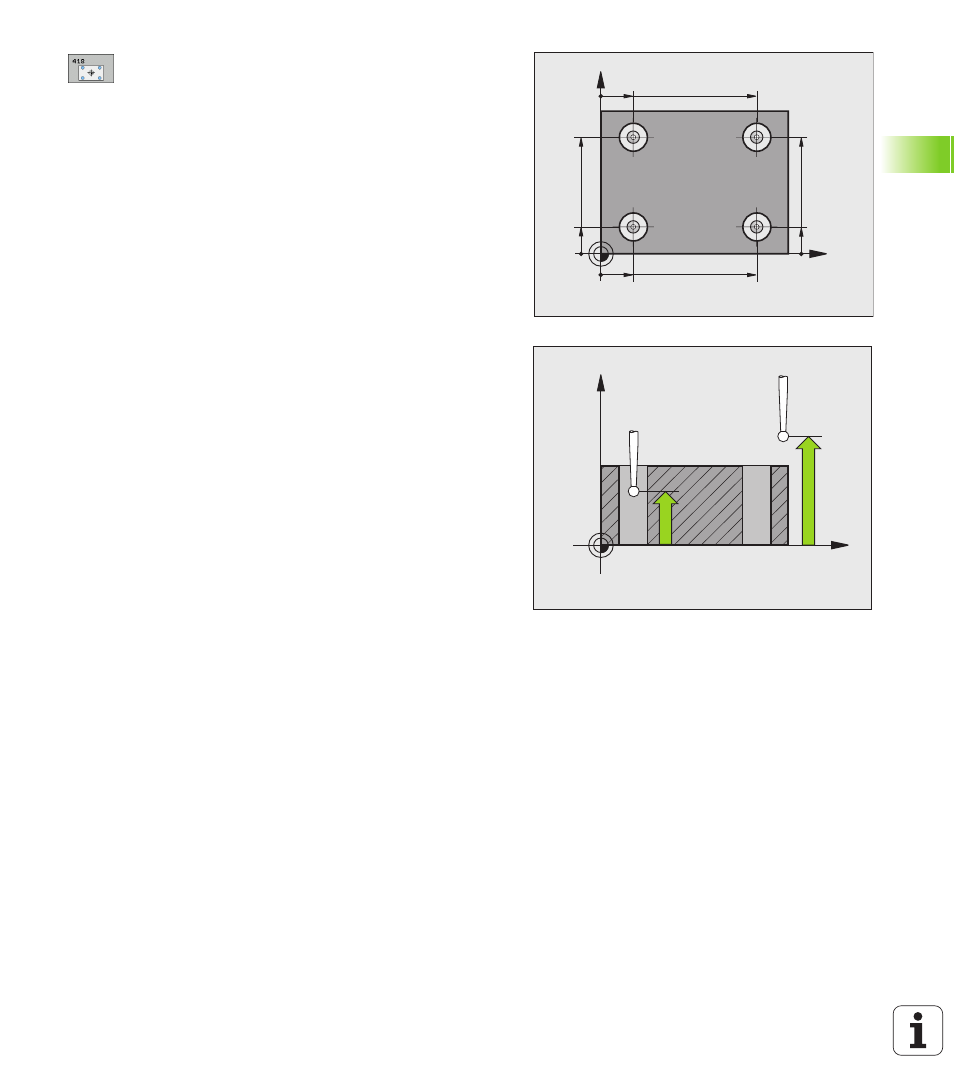

 1er centre sur 1er axe Q268 (en absolu): Centre du
1er trou dans l'axe principal du plan d'usinage
 1er centre sur 2ème axe Q269 (en absolu): Centre du
1er trou dans l'axe auxiliaire du plan d'usinage
 2ème centre sur 1er axe Q270 (en absolu): Centre du
2ème trou dans l'axe principal du plan d'usinage
 2ème centre sur 2ème axe Q271 (en absolu): Centre du
2ème trou dans l'axe auxiliaire du plan d'usinage
 32ème centre sur 1er axe Q316 (en absolu): Centre du
3ème trou dans l'axe principal du plan d'usinage
 3ème centre sur 2ème axe Q317 (en absolu): Centre
du 3ème trou dans l'axe auxiliaire du plan d'usinage
 4ème centre sur 1er axe Q318 (en absolu): Centre du
4ème trou dans l'axe principal du plan d'usinage
 4ème centre sur 2ème axe Q319 (en absolu): Centre
du 4ème trou dans l'axe auxiliaire du plan d'usinage
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
