28 2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.1 Intr
oduction
2.1 Introduction
Vue d'ensemble
En mode de fonctionnement Manuel, vous disposez des cycles
palpeurs suivants:
Sélectionner le cycle palpeur
 Sélectionner le mode Manuel ou Manivelle électronique
 Sélectionner les fonctions de palpage: Appuyer sur la
softkey FONCTIONS PALPAGE. La TNC affiche
d’autres softkeys: Cf. tableau ci-dessus
 Sélectionner le cycle palpeur: par ex. appuyer sur la
softkey PALPAGE ROT; la TNC affiche à l'écran le
menu correspondant

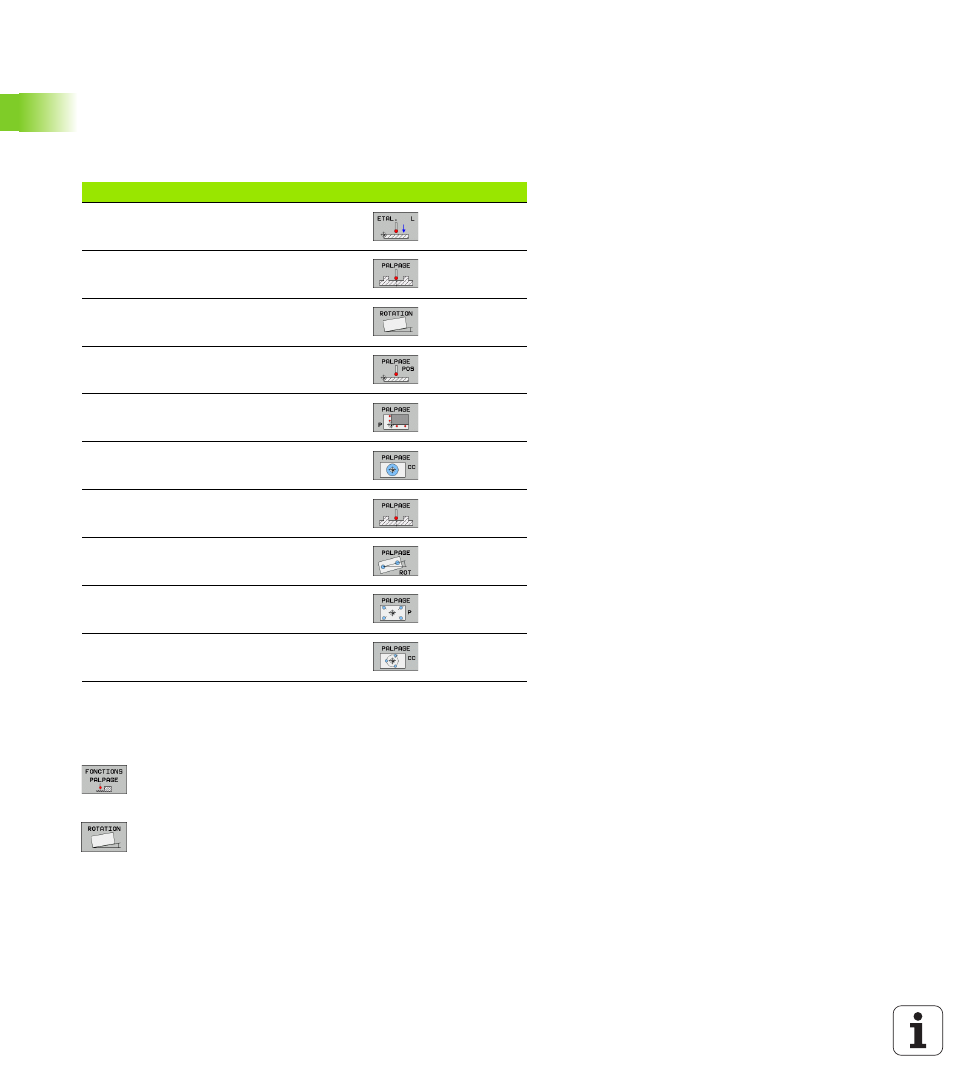

Fonction Softkey Page
Etalonnage de la longueur effective Page 32
Etalonnage du rayon effectif Page 33
Calcul de la rotation de base à partir d'une
droite Page 35
Initialisation du point de référence dans
un axe au choix Page 37
Initialisation d'un coin comme point de
référence Page 38
Initialisation du centre de cercle comme
point de référence Page 39
Initialisation de l'axe central comme point
de référence Page 40
Calcul de la rotation de base à partir de
deux trous/tenons circulaires Page 41
Initialisation du point de référence à partir
de quatre trous/tenons circulaires Page 41
Initialisation du centre de cercle à partir
de trois trous/tenons Page 41
