126 3 Cycles palpeurs pour le contrôle automatique des pièces
3.3 Etalonnag
e
aut
o
matique des pièces

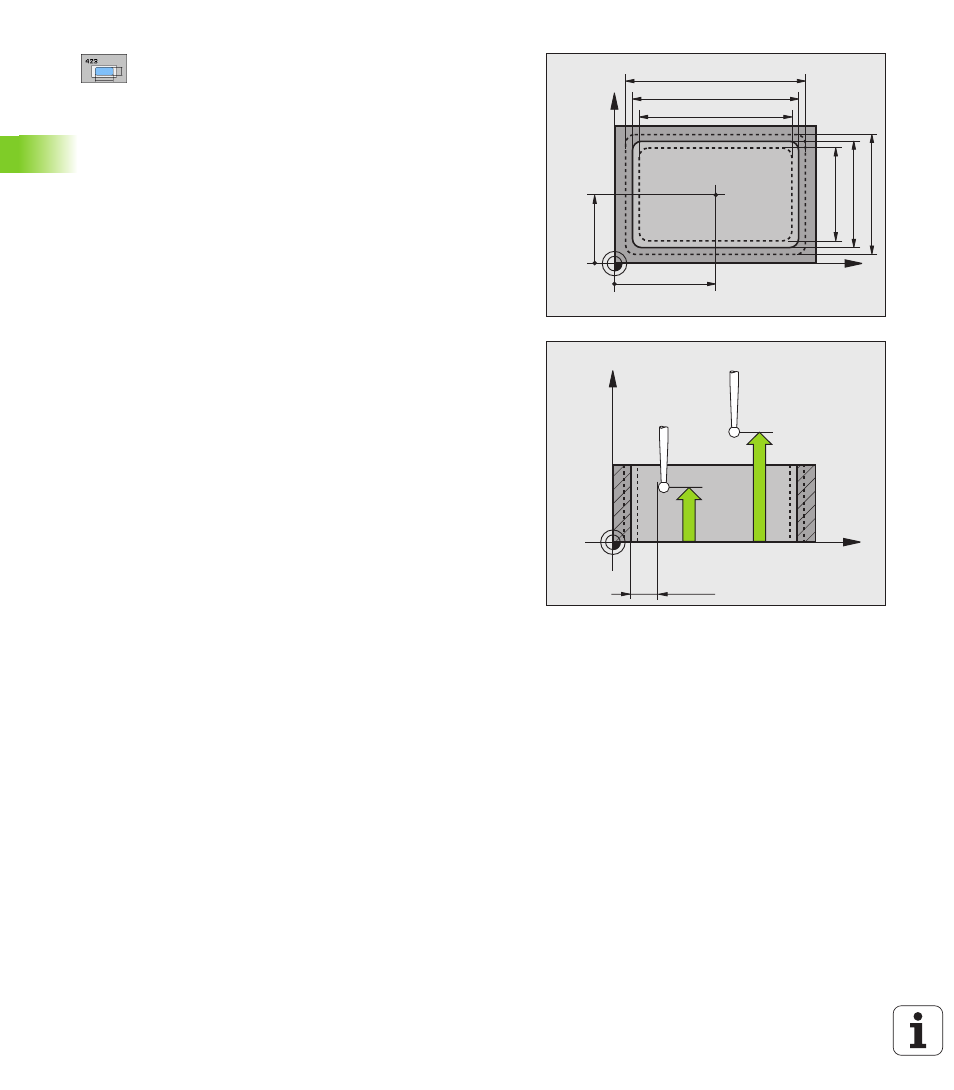

 Centre 1er axe Q273 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage
 Centre 2ème axe Q274 (en absolu): Centre de la poche
dans l'axe auxiliaire du plan d'usinage
 Longueur 1er côté Q282: Longueur de la poche
parallèle à l'axe principal du plan d'usinage
 Longueur 2ème côté Q283: Longueur de la poche
parallèle à l'axe principal du plan d'usinage
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
 Cote max. 1er côté Q284: Longueur max. autorisée
pour la poche
 Cote min. 1er côté Q285: Longueur min. autorisée
pour la poche
 Cote max. 2ème côté Q286: Largeur max. autorisée
pour la poche
 Cote min. 2ème côté Q287: Largeur min. autorisée
pour la poche
 Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
 Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
