136 3 Cycles palpeurs pour le contrôle automatique des pièces
3.3 Etalonnag
e
aut
o
matique des pièces

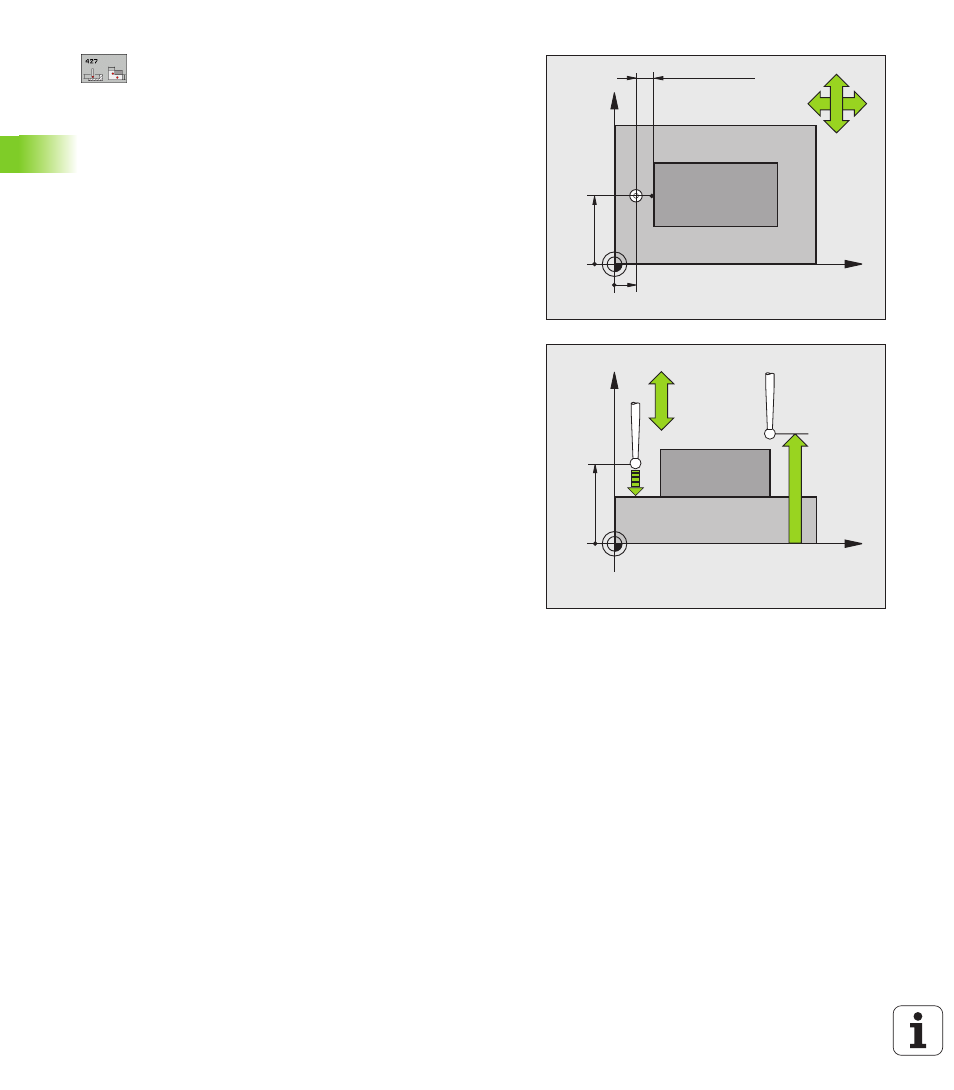

 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Axe de mesure (1..3: 1=axe principal) Q272: Axe
sur lequel doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
3: Axe du palpeur = axe de mesure
 Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1: Sens de déplacement négatif
+1: Sens de déplacement positif
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
