MESURE TROU (cycle palpeur 421,
DIN/ISO: G421)

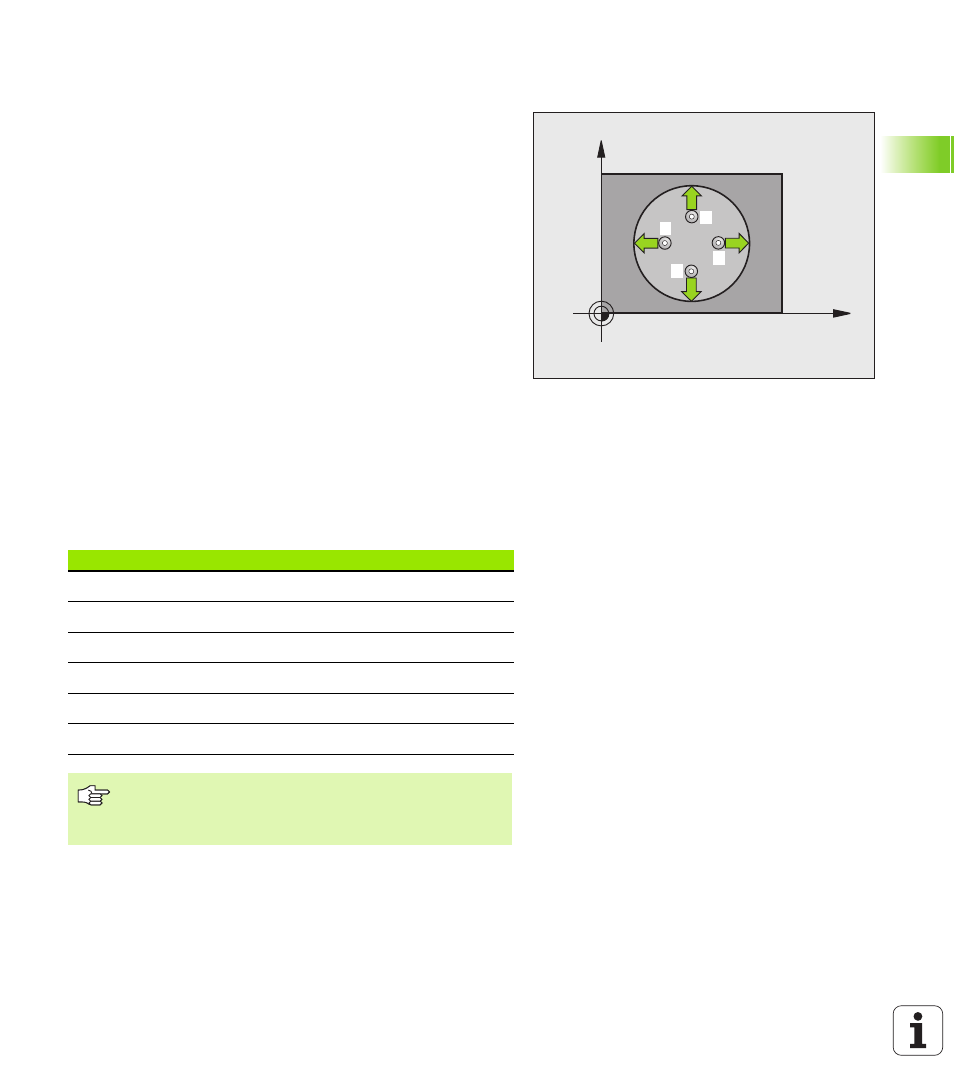

Le cycle palpeur 421 détermine le centre et le diamètre d'un trou
(poche circulaire). Si vous définissez les tolérances correspondantes
dans le cycle, la TNC compare les valeurs effectives aux valeurs
nominales et mémorise les écarts dans les paramètres-système.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 26) au point de palpage
1 . La
TNC calcule les points de palpage à partir des données contenues
dans le cycle et de la distance d'approche programmée dans
PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine
automatiquement le sens du palpage en fonction de l'angle initial
programmé
3 Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , y exécute la troisième ou la quatrième opération de
palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants:
X
Y
1
2
3
4
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe auxiliaire
Q153 Valeur effective diamètre
Q161 Ecart centre axe principal
Q162 Ecart centre axe auxiliaire
Q163 Ecart de diamètre
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
