D15: PRINT: Emission de textes ou
valeurs de paramètres Q
Avec la fonction D15: PRINT, vous pouvez sortir les valeurs des
paramètres Q et les messages via l'interface de données, par ex. sur
une imprimante. En mémorisant les valeurs de manière interne ou en
les transmettant à un calculateur, la TNC les enregistre dans le fichier
%FN15RUN.A (sortie pendant l'exécution du programme) ou dans le
fichier %FN15SIM.A (sortie pendant le test du programme). La sortie
est mise en attente et elle est déclenchée au plus tard à la fin du
programme ou lorsque celui-ci est arrêté. En mode pas à pas, le
transfert des données a lieu à la fin de la séquence.
Emission de dialogues et message d'erreur avec D15: PRINT
„valeur numérique“
Exemple: Sortie du numéro de dialogue 20
Emission de dialogues et paramètres Q avec D15: PRINT
„Paramètres Q“
Exemple d'application: Edition du procès-verbal de calibration d'une
pièce.
Vous pouvez sortir simultanément jusqu'à 6 paramètres Q et valeurs
numériques.
Exemple: Sortie du dialogue 1 et de la valeur numérique de Q1
D19: PLC: Transmission de valeurs à l'automate
Avec la fonction D19: PLC, vous pouvez transmettre à l'automate
jusqu'à deux valeurs numériques ou paramètres Q.
Résolutions et unités de mesure: 0,1 µm ou 0,0001°
Exemple: Transmettre à l'automate la valeur numérique 10
(correspondant à 1µm ou 0,001°)

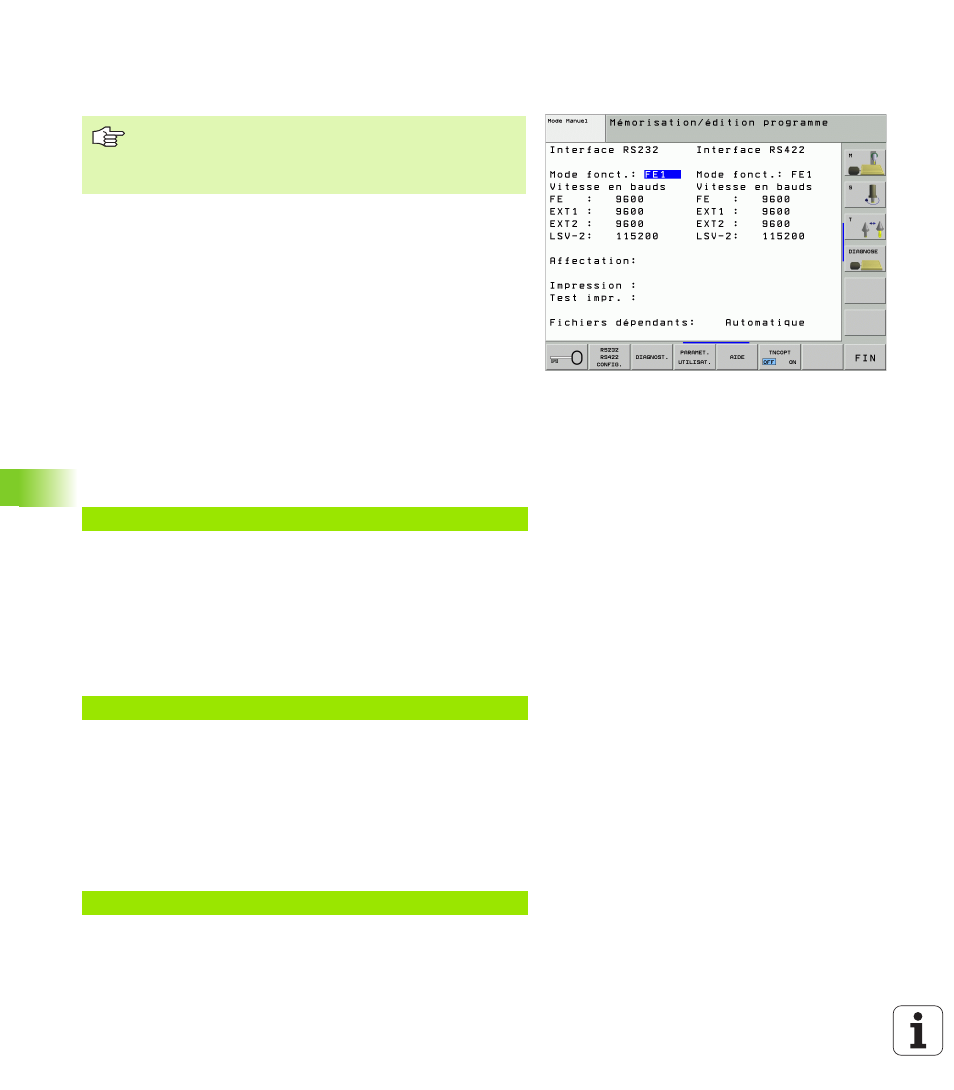

Configurer l'interface de données: Dans le menu PRINT ou
PRINT-TEST, définir le chemin vers lequel la TNC doit
mémoriser les textes ou valeurs de paramètres Q, cf.
„Affectation”, page 552..
Valeur numérique 0 à 99: Dialogues pour cycles constructeur
A partir de 100: Messages d’erreur automate
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
