iTNC 530 HEIDENHAIN 459
9.5 Définir le plan d'usinag
e a
v
e
c deux v
e
ct
eurs: PLANE
V
ECT
O
R Paramètres d'introduction

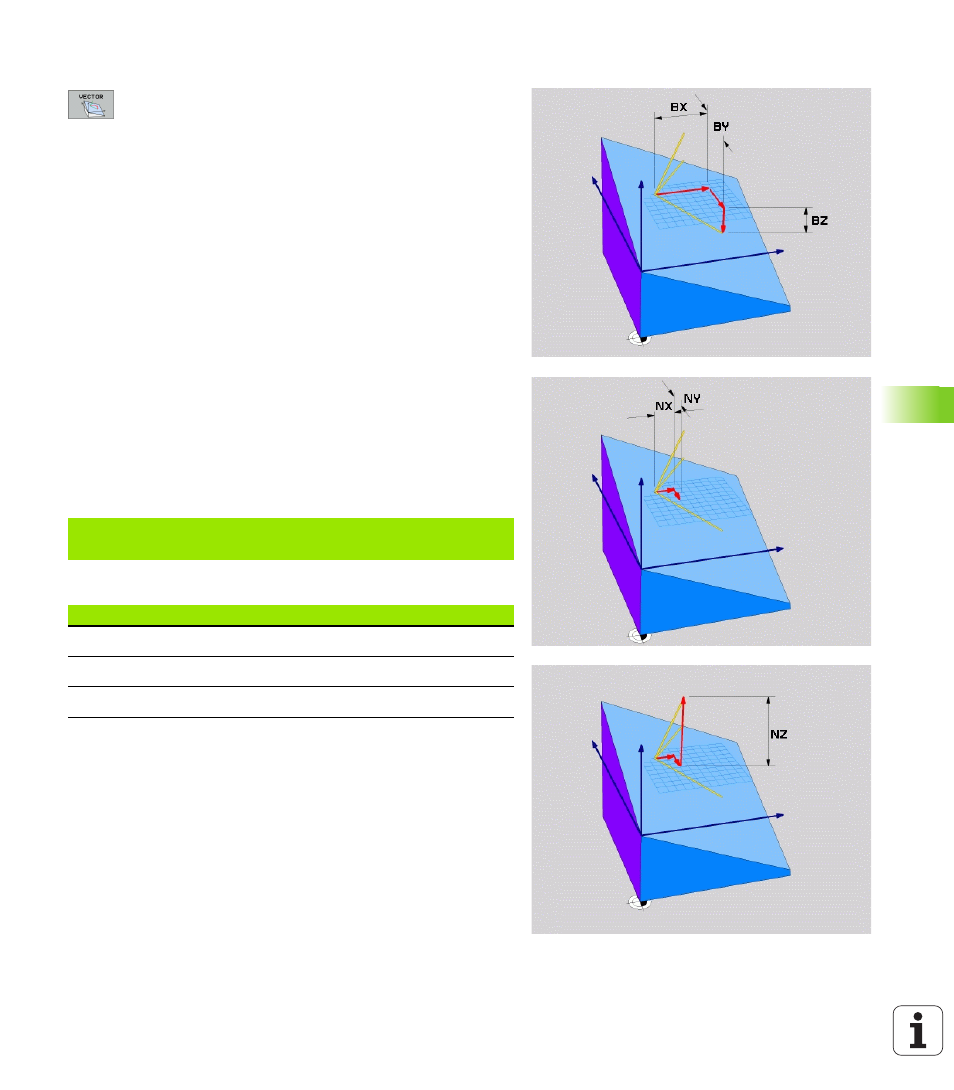

8 Composante X du vecteur de base? : Composante X
BX du vecteur de base B (cf. figure en haut et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8 Composante Y du vecteur de base? : Composante Y
BY du vecteur de base B (cf. figure en haut et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8 Composante Z du vecteur de base? : Composante Z BZ
du vecteur de base B (cf. figure en haut et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8 Composante X du vecteur normal? : Composante X NX
du vecteur normal N (cf. figure de droite, au centre).
Plage d’introduction: -99,9999999 à +99,9999999
8 Composante Y du vecteur normal? : Composante Y NY
du vecteur normal N (cf. figure de droite, au centre).
Plage d’introduction: -99,9999999 à +99,9999999
8 Composante Z du vecteur normal? : Composante Z NZ
du vecteur normal N (cf. figure en bas et à droite).
Plage d’introduction: -99,9999999 à +99,9999999
8 Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 464)
Séquence CN
Abréviations utilisées
N50 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...
Abréviation Signification
VECTOR de l'anglais vector = vecteur
BX, BY, BZ Vecteur de Base: Composantes X, Y et Z
NX, NY, NZ Vecteur Normal: Composantes X, Y et Z
