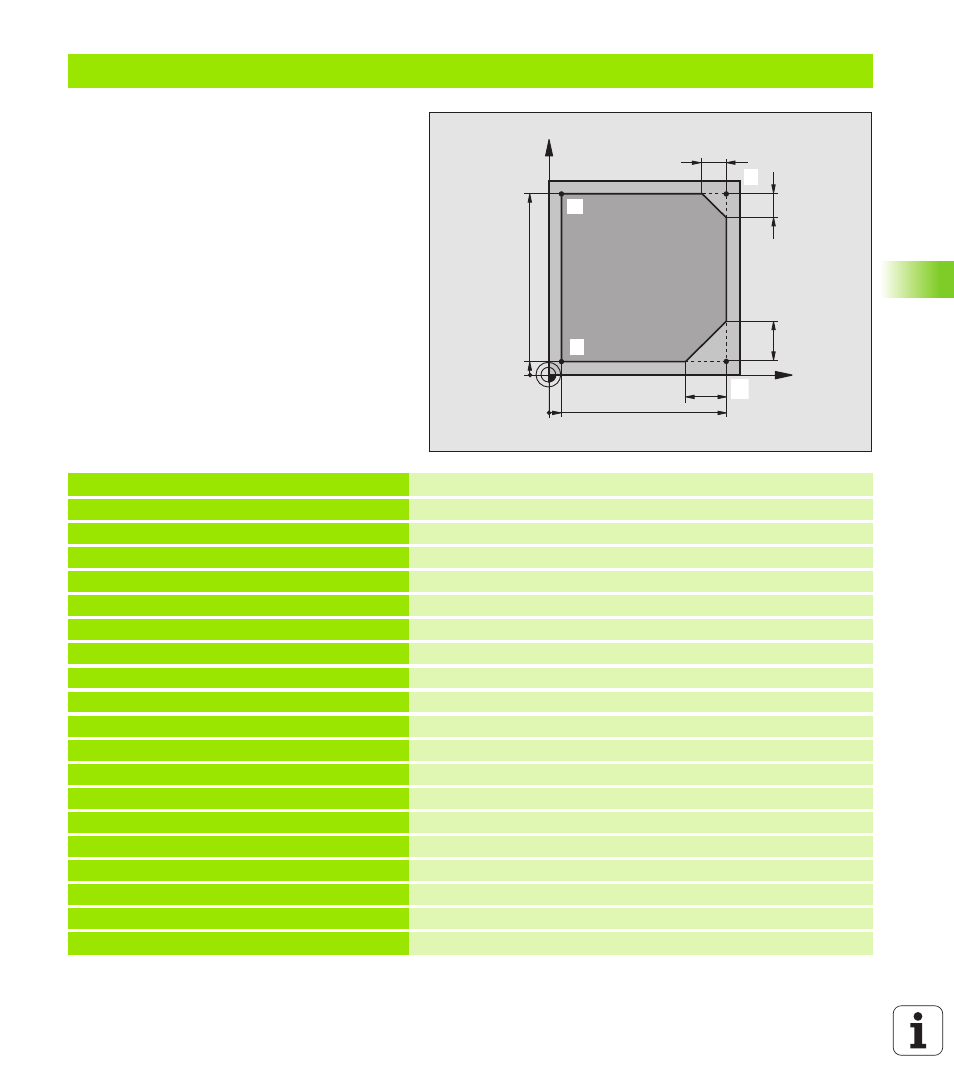

Exemple: Déplacement linéaire et chanfreins en coordonnées cartésiennes
%LINEAIRE G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute pour simulation graphique de l’usinage
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Définition d’outil dans le programme
N40 T1 G17 S4000 * Appel d’outil avec axe de broche et vitesse de rotation broche
N50 G00 G40 G90 Z+250 * Dégager l’outil dans l’axe de broche en avance rapide
N60 X-10 Y-10 * Pré-positionner l’outil
N70 G01 Z-5 F1000 M3 * Aller à la profondeur d’usinage avec avance F = 1000 mm/min.
N80 G01 G41 X+5 Y+5 F300 * Aborder le contour au point 1, activer correction de rayon G41
N90 G26 R5 F150 * Approche tangentielle
N100 Y+95 * Aborder le point 2
N110 X+95 * Point 3: Première droite pour angle 3
N120 G24 R10 * Programmer un chanfrein de longueur 10 mm
N130 Y+5 * Point 4: Deuxième droite pour angle 3, première droite pour angle 4
N140 G24 R20 * Programmer un chanfrein de longueur 20 mm
N150 X+5 * Aborder le dernier point 1 du contour, deuxième droite pour angle 4
N160 G27 R5 F500 * Sortie tangentielle
N170 G40 X-20 Y-20 F1000 * Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
N180 G00 Z+250 M2 * Dégager l’outil, fin du programme
N99999999 %LINEAIRE G71 *
