81
HEIDENHAIN TNC 426
Les coordonnées peuvent être introduites en absolu ou en
incrémental, en coordonnées cartésiennes ou polaires.
Dans le positionnement de la position effective au point auxiliaire
P
H
, la TNC ne contrôle pas si le contour programmé risque d‘être
endommagé. Vérifiez-le à l‘aide du graphisme de test!
A l‘approche du contour, l‘espace séparant le point initial P
S
du
premier point du contour P
A
doit être assez important pour que
l‘avance d‘usinage programmée puisse être atteinte.
De la position effective au point auxiliaire P
H
, la TNC se déplace
suivant la dernière avance programmée.
Correction de rayon
Programmez la correction de rayon en même temps que le premier
point du contour P
A
dans la séquence APPR. Les séquences DEP
annulent automatiquement la correction de rayon!
Approche sans correction de rayon: si l‘on programme R0 dans la
séquence APPR, la TNC guide l‘outil comme elle le ferait d‘un outil
avec R = 0 mm et correction de rayon RR! Ainsi les fonctions
APPR/DEP LN et APPR/DEP CT définissent le sens suivant lequel
la TNC déplace l‘outil vers le contour ou en quittant celui-ci.

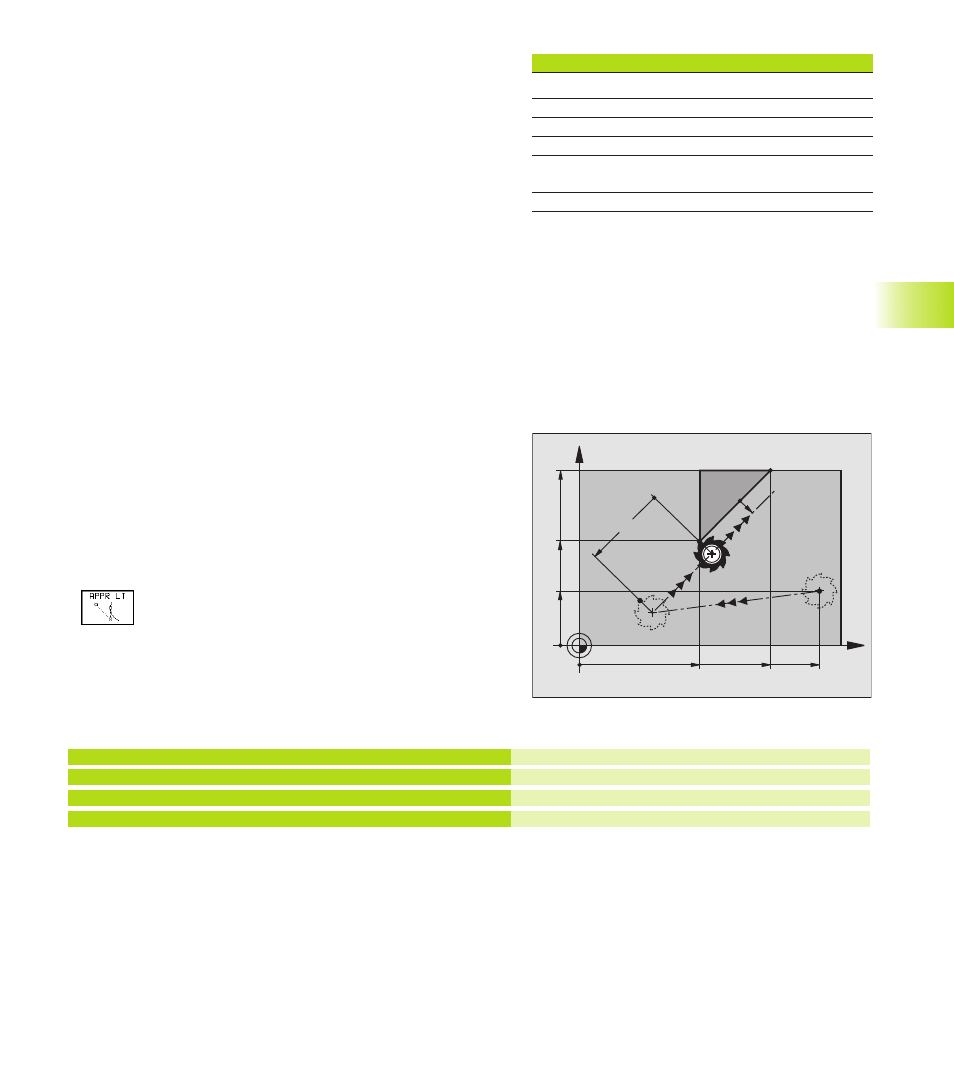

Approche par une droite
avec raccordement tangentiel: APPR LT
La TNC guide l‘outil sur une droite allant du point initial P
S
jusqu‘à
un point auxiliaire P
H
. Partant de là, il aborde le premier point du
contour P
A
en suivant une droite tangentielle. Le point auxiliaire P
H
se situe à une distance LEN du premier point du contour P
A
.
ú
Fonction de contournage au choix: aborder le point initial P
S
ú
Ouvrir le dialogue avec la touche APPR/DEP et la
softkey APPR LT:
ú
COORDONNEES du premier point du contour P
A
ú
LEN: Distance entre le point auxiliaire P
H
et le premier
point du contour P
A
ú
CORRECTION DE RAYON pour l‘usinage
Exemple de séquences NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
9 L X+35 Y+35
10 L ...
Raccourci
Signification
APPR
angl. APPRoach = approche
DEP
angl. DEParture = départ
L
angl. Line = droite
C
angl. Circle = cercle
T
tangentiel (transition lisse,
continue)
N
Normale (perpendiculaire)
Aborder P
S
sans correction de rayon
P
A
avec corr. rayon RR, distance P
H
à P
A
: LEN=15
Point final du premier élément du contour
Elément de contour suivant
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
