7 Programmation: Fonctions auxiliaires 120
Insérer un cercle d‘arrondi défini entre deux
segments de droite: M112
Comportement standard
Avec les séquences de positionnement sans correction du rayon
d‘outil, la TNC arrête brièvement l‘outil aux angles (arrêt précis).
Pour les séquences avec correction du rayon (RR/RL), la TNC
insère automatiquement un cercle de transition aux angles externes.
M112 est adapté à la machine par son constructeur.
Consultez le manuel de votre machine!
Comportement avec M112

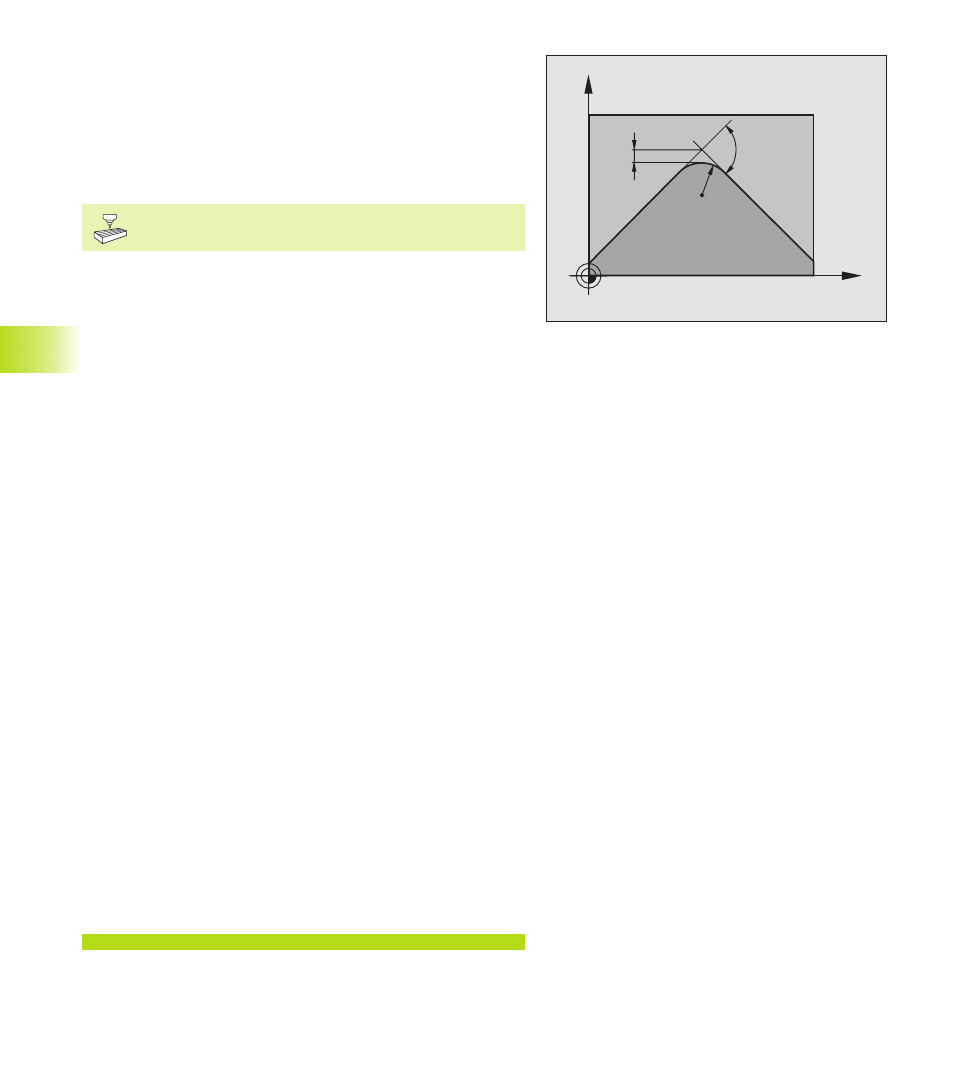

La TNC insère des cercles d‘arrondi entre des segments de droite
non-corrigés: cf. figure de droite. La TNC tient alors compte de:
■ l‘écart admissible introduit sous T par rapport au contour
programmé (si aucun écart admissible n‘est introduit, l‘infini est
pris en compte)
■ la longueur des deux segments de droite à l‘intersection desquels
sera inséré le cercle d‘arrondi
■ l‘avance programmée (réglage du potentiomètre sur 150%) et
l‘accélération circulaire (définie par le constructeur de la machine
par paramètre-machine)
A partir de ces valeurs, la TNC calcule le cercle d‘arrondi ayant le
rayon le plus petit possible. Lors de l‘usinage, si l‘avance de
contournage est trop élevée pour le cercle d‘arrondi qui a été
calculé, la TNC réduit l‘avance automatiquement.
L‘écart admissible T doit être inférieur à l‘écart entre points utilisé.
Angle limite A
Si vous introduisez un angle limite A, la TNC ne prendra en compte
dans son calcul l‘avance programmée que si l‘angle correspondant
au changement de sens est supérieur à l‘angle limite programmé.
Introduire M112 dans une séquence de positionnement
Lorsque vous introduisez M112 dans une séquence de
positionnement, la TNC poursuit le dialogue et réclame l‘écart
admissible T et l‘angle limite A.
Vous pouvez également définir T par paramètre Q. Cf. „10 Pro-
grammation: Paramètres Q“
Effet
M112 est active en mode pré-commande de vitesse et en mode
erreur de poursuite.
M112 devient active en début de séquence.
Pour annuler l‘effet: introduire M113
Exemple de séquence CN
L X+123.723 Y+25.491 R0 F800 M112 T0.01 A10
X
Y
T
A
R
7.4 Fonctions auxiliairespour le comportement de contournage
