8 Programmation: Cycles 176

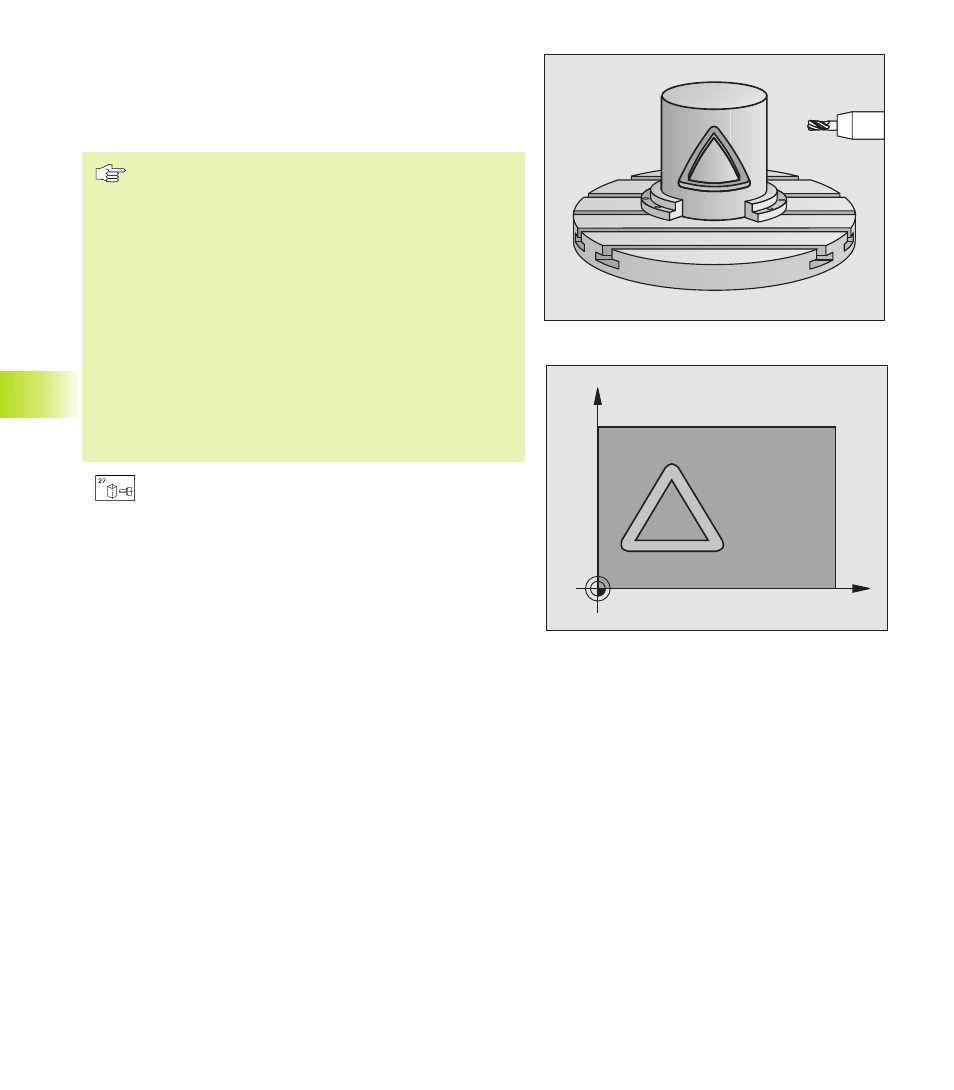

Le sous-programme contient les coordonnées d‘un axe angulaire
(ex. axe C) et de l‘axe dont la trajectoire lui est parallèle (ex. axe de
broche). Fonctions de contournage disponibles: L, CHF, CR, RND.
Vous pouvez introduire soit en degrés, soit en mm (inch) les
données dans l‘axe angulaire (lors de la définition du cycle).
Remarques avant que vous ne programmiez
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer au maximum 128
séquences linéaires dans un cycle SL.
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Il convient d‘utiliser une fraise à denture frontale
(DIN 844).
Le cylindre doit avoir été bridé au centre du plateau
circulaire.
L‘axe de broche doit être perpendiculaire à l‘axe du
plateau circulaire. Dans le cas contraire, la TNC délivre
un message d‘erreur.
Vous ne pouvez pas exécuter ce cycle avec inclinaison
du plan d‘usinage.
ú PROFONDEUR DE FRAISAGE Q1 (en incrémental):
distance entre la surface du cylindre et le fond du
contour
ú SUREPAISSEUR LATERALE DE FINITION Q3 (en
incrémental): surépaisseur de finition dans le plan du
déroulé de la surface du cylindre; la surépaisseur est
active dans le sens de la correction de rayon
ú DISTANCE D‘APPROCHE Q6 (en incrémental):
distance entre la surface frontale de l‘outil et la surface
du cylindre
ú PROFONDEUR DE PASSE Q10 (en incrémental):
distance parcourue par l‘outil en une passe
ú AVANCE PLONGEE EN PROFONDEUR Q11: avance
lors des déplacements dans l‘axe de broche
ú AVANCE DE FRAISAGE Q12: avance lors des
déplacements dans le plan d‘usinage
ú RAYON DU CYLINDRE Q16: rayon du cylindre sur
lequel doit être usiné le contour
ú UNITE DE MESURE ? DEGRE=0 MM/INCH=1 Q17:
Programmer en degré ou en mm (inch) les
coordonnées de l‘axe rotatif dans le sous-programme
C
Z
8.5 Cy
cles SL
