193 HEIDENHAIN TNC 426

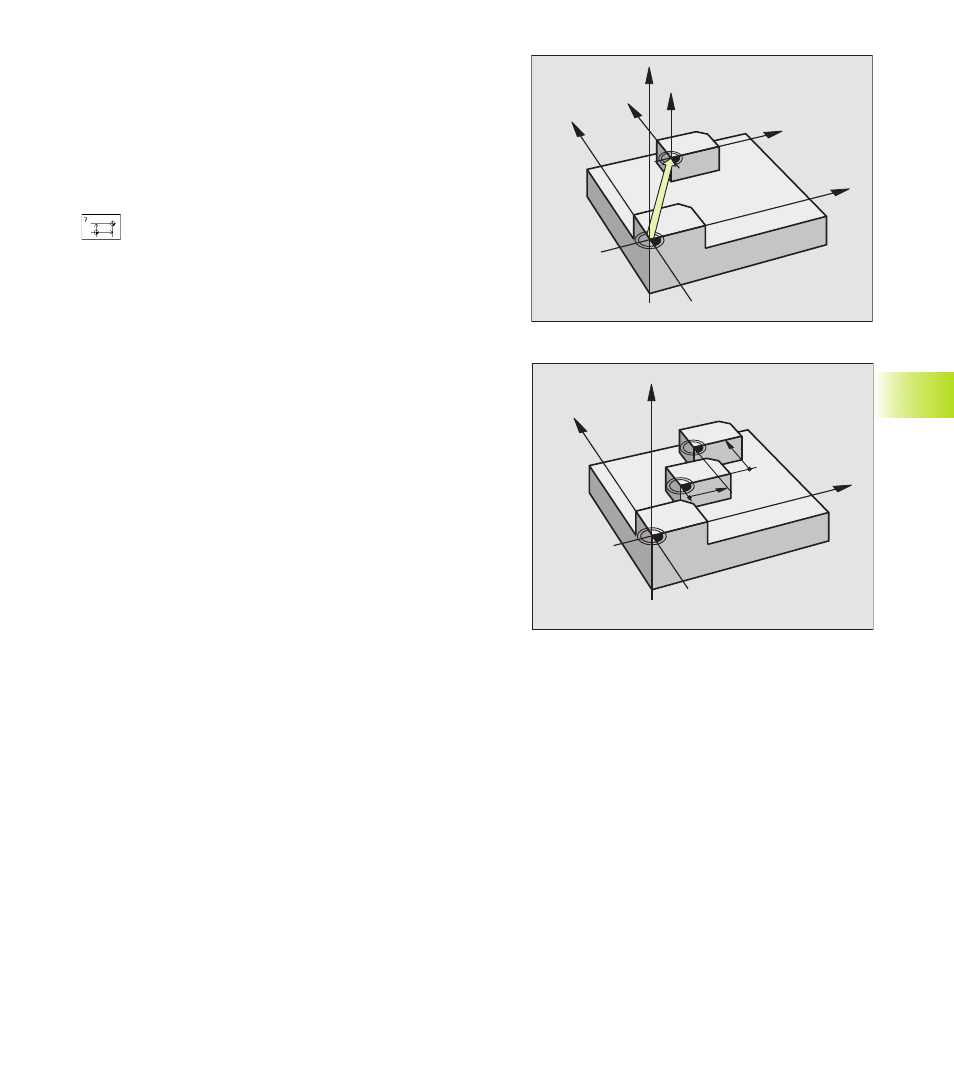

Décalage du POINT ZERO (cycle 7)
Grâce au DECALAGE DU POINT ZERO, vous pouvez répéter des
opérations d‘usinage à plusieurs endroits de la pièce.
Effet
Après la définition du cycle DECALAGE DU POINT ZERO, toutes
les coordonnées introduites se réfèrent au nouveau point zéro. La
TNC affiche le décalage sur chaque axe dans l‘affichage d‘état
supplémentaire.
ú DECALAGE: introduire les coordonnées du nouveau
point zéro; les valeurs absolues se réfèrent au point
zéro pièce défini par initialisation du point de
référence; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut être
déjà décalé
Annulation
Pour annuler le décalage du point zéro, introduire un décalage de
point zéro ayant pour coordonnées X=0, Y=0 et Z=0.
Graphisme
Si vous programmez une nouvelle BLK FORM après un décalage
du point zéron, vous pouvez alors définir avec le paramètre-
machine 7310 si la BLK FORM doit se référer au nouveau point
zéro ou à l‘ancien. Pour l‘usinage de plusieurs pièces, ceci a
l‘avantage de permettre à la TNC de représenter graphiquement
chacune des pièces.
Affichages d‘état
■ L‘affichage d‘état se réfère au point zéro (décalé) actif
■ Le point zéro qui apparaît dans l‘affichage d‘état supplémentaire
se réfère au point de référence initialisé manuellement.
8.7 Cy
cles de con
v
ersion de coor
données
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
