55 HEIDENHAIN TNC 426
5.2 Données d‘outil
Habituellement, vous programmez les coordonnées de
contournages en prenant la cotation de la pièce sur le plan. Pour
que la TNC calcule la trajectoire du centre de l‘outil et soit donc en
mesure d‘exécuter une correction d‘outil, vous devez introduire la
longueur et le rayon de chaque outil utilisé.
Vous pouvez introduire les données d‘outil soit directement dans le
programme à l‘aide de la fonction TOOL DEF, soit séparément dans
des tableaux d‘outils. Si vous introduisez les données d‘outils dans
les tableaux, vous disposez alors d‘autres informations relatives aux
outils. Lors de l‘exécution du programme d‘usinage, la TNC prend
en compte toutes les informations programmées.
Numéro d‘outil, nom d‘outil
Chaque outil porte un numéro compris entre 0 et 254. Si vous
travaillez avec les tableaux d‘outils, vous pouvez en outre attribuer
des noms aux outils.
L‘outil de numéro 0 est défini comme outil zéro et par sa longueur
L=0 et son rayon R=0. A l‘intérieur des tableaux d‘outils, vous devez
également définir l‘outil T0 par L=0 et R=0.

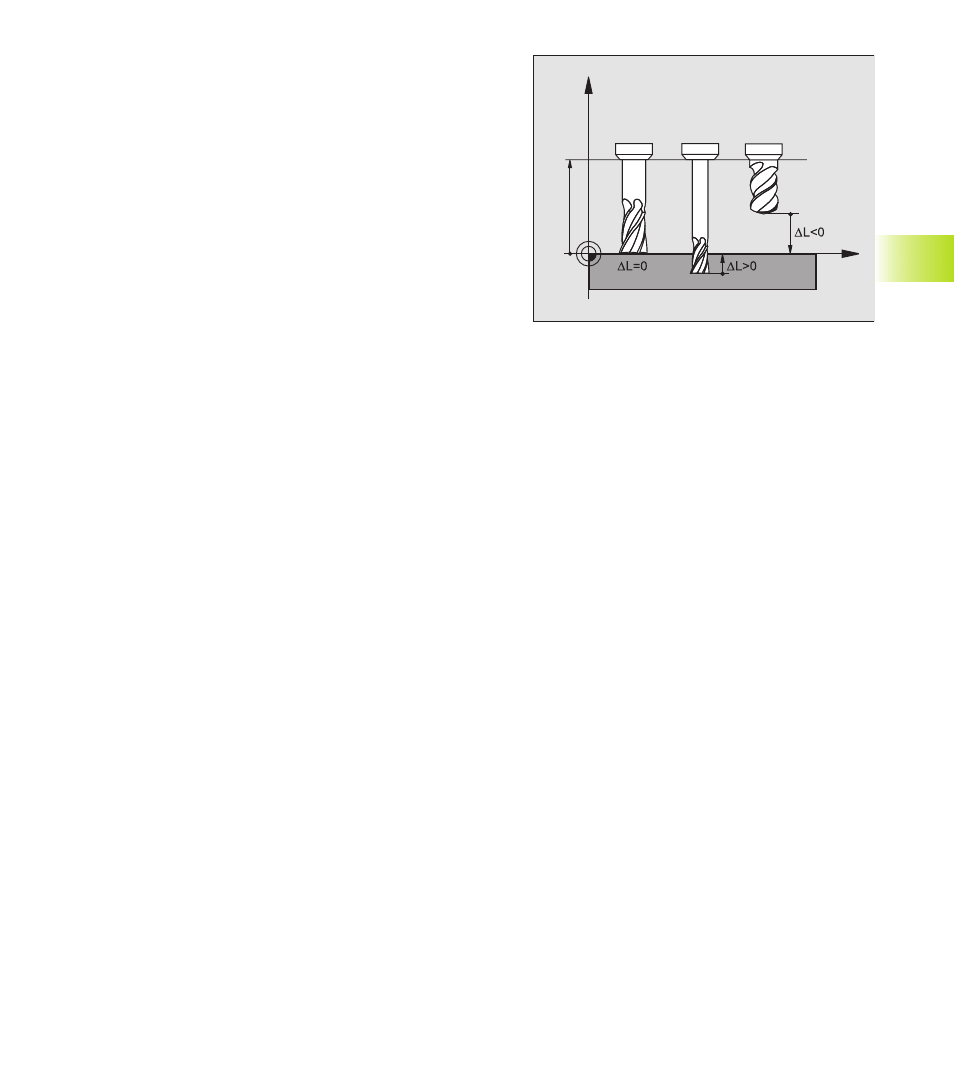

Longueur d‘outil L
Vous pouvez définir la longueur d‘outil L de deux manières:
1 La longueur L correspond à la différence entre la longueur de
l‘outil et la longueur L
0
d‘un outil zéro.
Signe:
■ L‘outil est plus long que l‘outil zéro: L>L
0
■ L‘outil est plus court que l‘outil zéro: L<L
0
Définir la longueur:
ú Déplacer l‘outil zéro dans l‘axe d‘outil, à la position de référence
(ex. surface de la pièce avec Z=0)
ú Mettre à zéro l‘affichage de l‘axe d‘outil (initialisation du point de
référence)
ú Installer l‘outil suivant
ú Déplacer l‘outil à la même position de référence que celle de
l‘outil zéro
ú L‘affichage dans l‘axe d‘outil indique la différence linéaire entre
l‘outil et l‘outil zéro
ú A l‘aide de la touche „Prise en compte de position effective“,
prendre en compte cette valeur dans la séquence TOOL DEF ou
dans le tableau d‘outils
2 Déterminez la longueur L à l‘aide d‘un dispositif de pré-réglage.
Dans ce cas, introduisez directement la valeur calculée dans la
définition d‘outil TOOL DEF.
5.2 Données d‘outil
Z
X
L
0
