82 2 Installation et Spécifications
2.2 Installation du matér
iel
Raccordement à un ordinateur
Les résultats des mesures peuvent être envoyés à un ordinateur via le
port RS-232 (3) en utilisant un câble série non croisé. Pour raccorder à
un ordinateur :
U Vérifier que le ND 1200 et l'ordinateur soient hors tension.
U Raccorder un port COM de l'ordinateur au port série (3) RS-232 du
ND 1200 en utilisant un câble série droit (numéro de pièce
Metronics 11B12176). Assurer vous que les prises du câble soient
serrées, mais ne pas serrer excessivement les vis.
U Mettre l'ordinateur sous tension, et ensuite le ND 1200. La
configuration par défaut du port série (3) RS-232 du ND 1200 est :
U Lancer le logiciel de communication de l'ordinateur destiné au ND
1200, et configurer les propriétés du port COM pour l'adapter à celui
du ND 1200.
Raccordement à un casque audio
Des alertes audio peuvent être transmises au casque audio dans les
endroits bruyants ou d'écoute difficile, ou dans des endroits calmes
qu'elles pourraient perturber.
La prise jack du haut-parleur est située sur le côté du ND 1200.
Pour raccorder le casque audio :
U Vérifier que le ND 1200 soit hors tension. Brancher le casque audio
dans la prise jack (1) sur le côté du boîtier.
U Assurez vous que la prise du casque audio soit insérée à fond.
Raccordement à l'imprimante USB
Le ND 1200 accepte certaines imprimantes USB. Les modèles
d'imprimantes sont spécifiés par Metronics au moment de l'achat, ou
validés plus tard par Metronics.
Le port USB (2) est situé sur le côté du ND 1200.
Pour raccorder une imprimante :
U Vérifier que le ND 1200 et l'imprimante soient hors tension.
Raccorder l'imprimante USB au port USB type A (2) situé sur le côté
du boîtier.
U Assurez vous que la prise du câble USB soit bien insérée à fond.

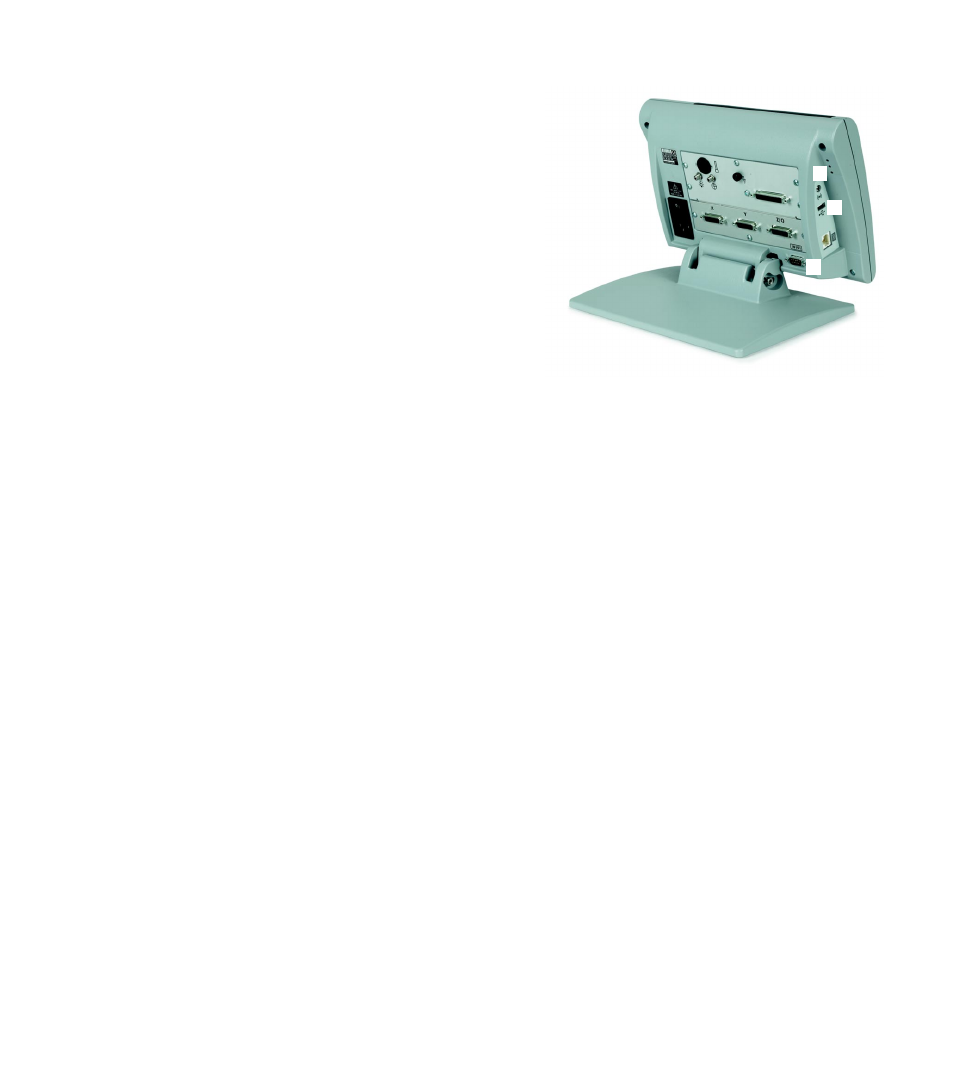

Ecouteur, prises USB et RS-232
1
2
3
Bauds 115,200
Longueur mot 8 bits
Bits de Stop 1 bit
Parité Aucune
