Mesure de cercles
Trois points au moins sont requis pour mesurer un cercle. Un
maximum de 100 points peut être palpé et sera interprété par
l'Algorithme de calcul pour définir le cercle.
U Appuyer sur la touche MESURE CERCLE. L'écran
Palper Cercle s'affiche. Appuyer sur la touche deux
fois pour mesurer une série de cercles avec la
répétition auto.
U Déplacer la table pour cibler avec le réticule un point
du cercle et appuyer sur la touche ENTER.
U Déplacer la table pour cibler avec le réticule les deux
autres points sur le cercle et appuyer sur la touche
ENTER pour valider chaque point.
U Appuyer sur la touche FINISH pour terminer la
mesure. La position du cercle et du diamètre sont
affichés, la figure cercle est ajoutée à la liste des
figures.
U Appuyer sur la soft key D/R AXE pour basculer
l'affichage de diamètre au rayon, si cela est souhaité.
U Appuyer sur la soft key CHANGER pour choisir
l'algorithme approprié.
L'algorithme approprié comprend :
„ LSBF: calcul de forme déterminé par la déviation minimum de la
somme des moindres carrées..
„ ISO : calcul de forme déterminé par la déviation minimum.
„ Extérieur : ajuste au plus grand cercle.
„ Intérieur : ajuste au plus petit cercle.

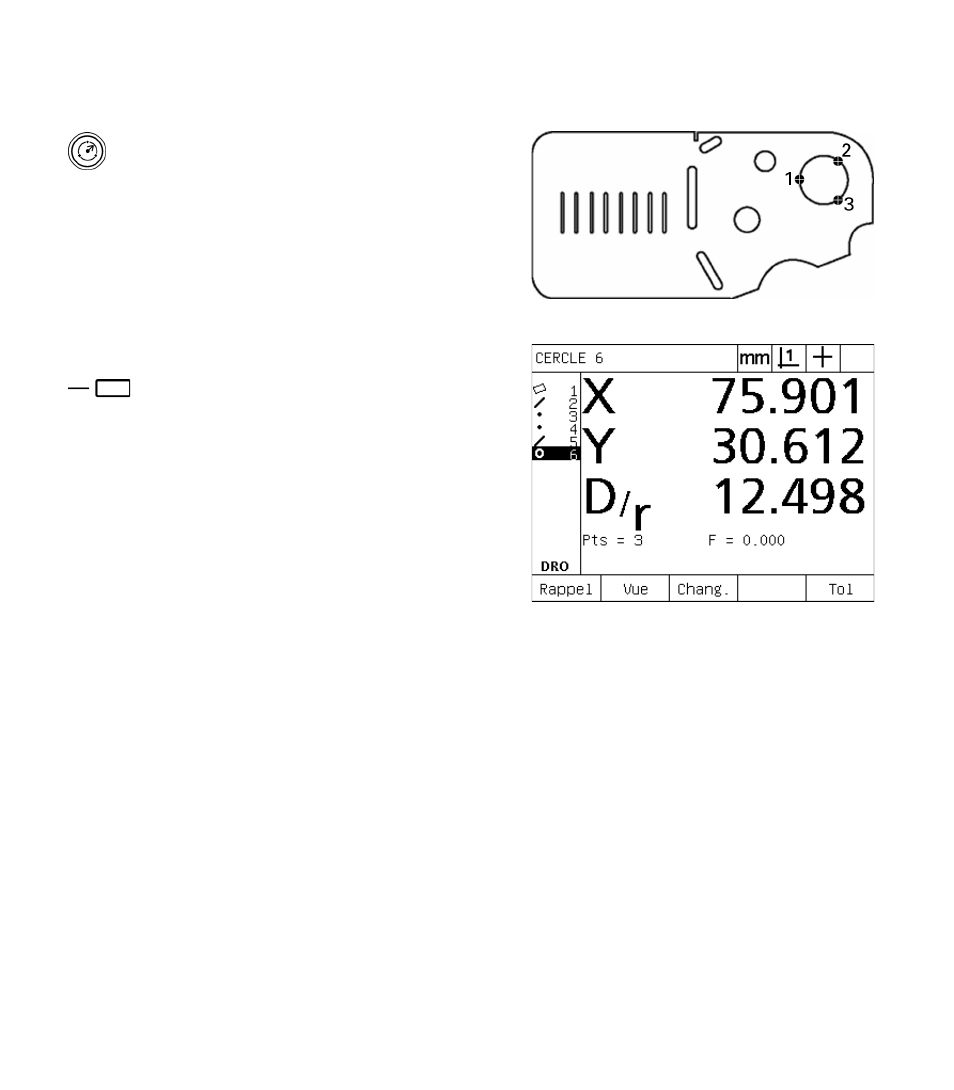

Un cercle de la pièce est palpé
La position du cercle et du diamètre sont affichés, la
figure cercle est ajoutée à la liste des figures.
