ND 1200 QUADRA-CHEK 101
2.3 Configur
ation du logiciel
U Effectuer une simple mesure sur toute la course en utilisant l'étalon
standard et noter le résultat.
Dans cet exemple de correction linéaire, un point à l'extrémité de la
course est mesuré avec un étalon de 8 pouces.
Pour effectuer une correction linéaire dans l'écran LCD :
U Mettre en surbrillance le sujet Correction.
U Dans le ND 1200, saisir la valeur de l'étalon et la valeur observée
pour l'axe. Cet exemple montre les valeurs étalon observée pour
l'axe X.
U Effectuer la correction pour les autres axes et appuyer sur la touche
FINISH pour sauvegarder les paramètres et revenir au menu Setup.
Utiliser un étalon qui permet les mesures sur toute la
course.

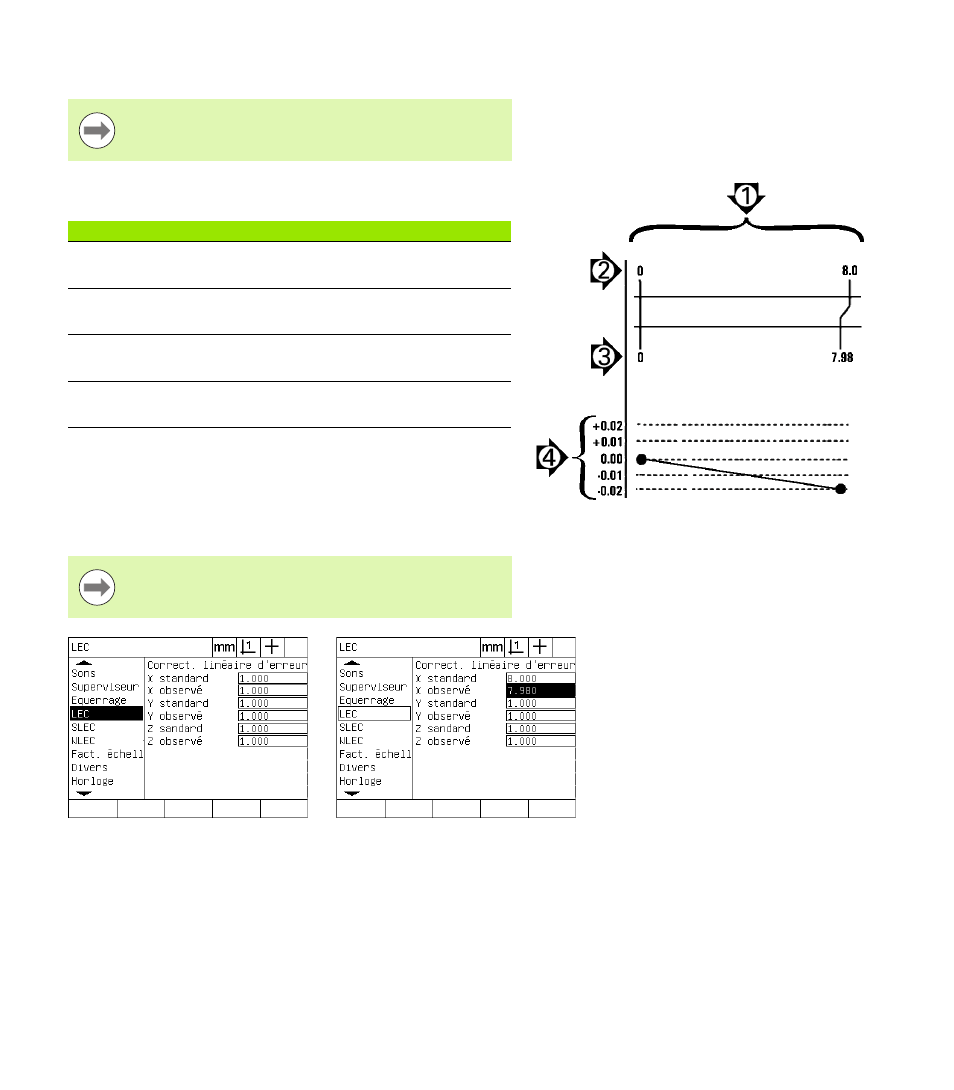

Exemple de correction d'erreur linéaire avec un étalon
de 8 pouces
Numéro de flèche Descriptions
1 : Longueur de
l'étalon Longueur entière 8 pouces mesurée
2 : valeurs de
l'étalon Valeur certifiée de l'étalon
3 : Valeurs
observées Valeur mesurée de l'étalon
4 : Courbe de
déviation Différence entre la valeur étalon et la valeur
observée (n'est saisie dans aucun écran)
Les valeurs étalons et mesurées pour les axes doivent
être à 1.000 lorsqu'aucune correction n'est appliquée.
Mettre en surbrillance l'écran Correction Saisir pour chaque axe les valeurs
étalons et mesurées
