ND 1200 QUADRA-CHEK 103
2.3 Configur
ation du logiciel
U Appuyer sur MENU/EFFACER/EFF TT pour effacer les origines, les
alignements et les figures.
U Positionner l'étalon dans le sens de l'axe à mesurer.
U Aligner l'étalon aussi proche que possible de l'axe, et effectuer un
alignement skew comme décrit au chapitre 1(Voir "Aligner une pièce
sur un axe de mesure" à la page 35).
Dans cet exemple de correction SLEC, 4 points équidistants sont
mesurés en utilisant un étalon de 4 pouces.
Dans l'exemple à droite, la courbe indique un point zéro ainsi que 4
points étalons et leurs valeurs mesurées correspondantes. La valeur
étalon à l'extrémité de chaque segment est saisie manuellement dans
le champ Etalon au moyen du CLAVIER. La valeur actuelle mesurée à
l'extrémité de chaque segment est saisie automatiquement dans le
champ Observé en appuyant sur la softkey ETALON.
Vérifier que toutes les valeurs de l'écran
Correction soient à 1.000 Vérifier que la compensation NLEC (en
option) soit OFF Vérifier que la compensation SLEC soit
OFF

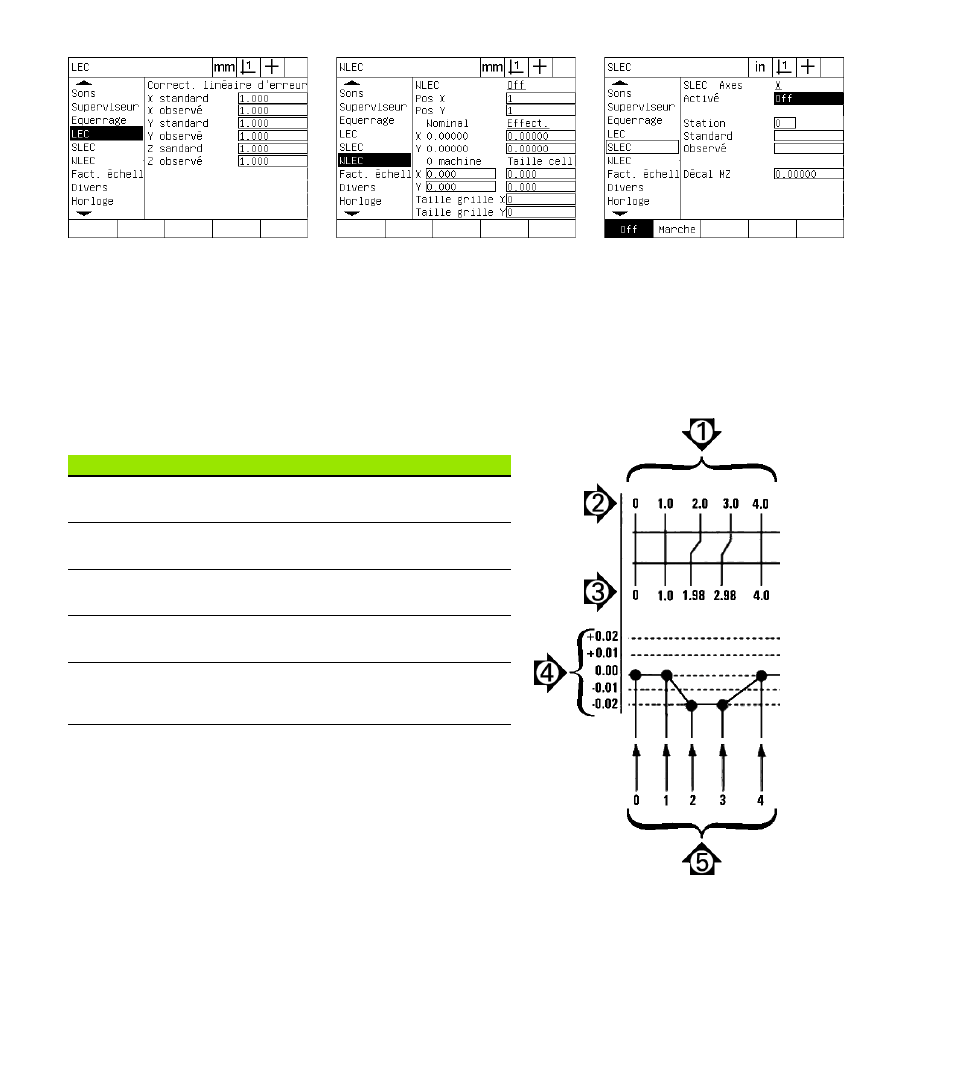

Exemple de correction d'erreur SLEC avec un étalon
de 8 pouces
Numéro de flèche Descriptions
1 : Longueur de
l'étalon Longueur totale 4 pouces mesurée
2 : Valeurs de
l'étalon Valeur certifiée de l'étalon
3 : Valeurs
observées Valeurs de mesure
4 : Courbe de
déviation Différence entre la valeur étalon et la valeur
observée (n'est saisie dans aucun écran)
5 : Numéro du
segment Les points d'extrémité de segment (valeurs
étalon et observée) doivent être saisis dans
le champ Segment
