ND 1200 QUADRA-CHEK 107
2.3 Configur
ation du logiciel
U Mettre en surbrillance SLEC (si NLEC est présent) et vérifier que le
champ Activé soit sur Off.
U La correction SLEC ne peut par être configurée si SLEC est activée.
Mettre NLEC en surbrillance et vérifier que le champ Activé soit sur
OFF.
Une fois ces étapes initiales terminées, la correction d'erreur peut être
effectuée au moyen de ces deux méthodes :
„ En mesurant des points sur une grille de référence
„ En chargeant un fichier nlec.txt créé à l'aide d'une grille de
référence et d'un ND 1200, ND 1300 ou IK 5000
Dans l'exemple d'application NLEC, on mesure neufs points d'une
grille de référence de 3 X 3.
La Correction linéaire ne peut pas être effectuée si une
autre correction est déjà active.

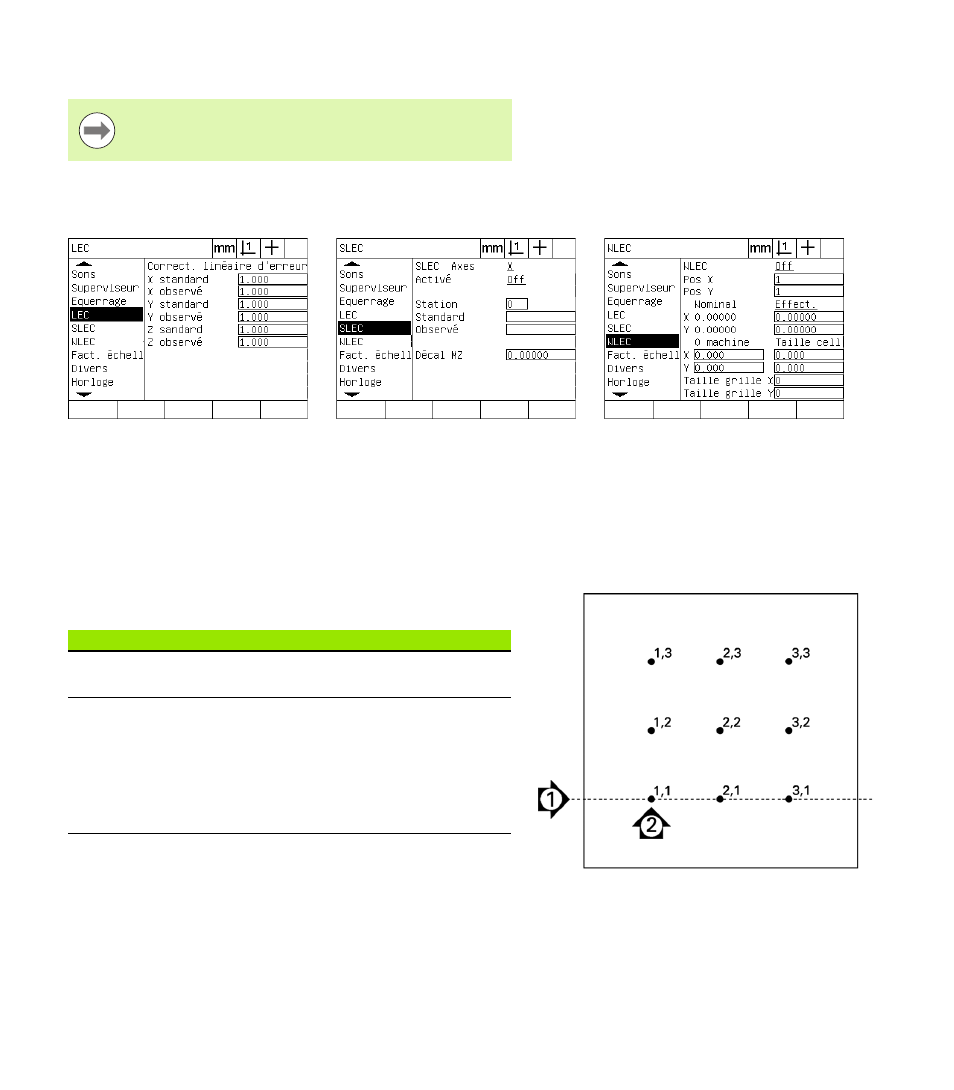

Vérifier que toutes les valeurs de l'écran
Correction soient à 1.000 Vérifier que la compensation SLEC soit
OFF Vérifier que NLEC soit OFF
Ci-dessus 9 points sur une grille de référence de 3 X 3
et leurs positions X, Y.
Numéro de flèche Descriptions
1: Alignement de la
grille Un alignement skew est effectué pour
aligner parfaitement la grille sur l'axe X.
2: Origine et points
de la grille Un zéro est créé dans le coin en bas à
gauche de la grille. C'est la première
position (X=1,Y=1) qui sera saisie dans
l'écran setup NLEC.
Les autres points à saisir dans l'écran setup
NLEC sont désignés sous le format X, Y (de
1.1 à 3.3 dans cet exemple).
