Mesure de points
Le point représente la figure la plus simple à mesurer. Seulement un
point est requis pour définir la position d'un point. Un maximum de
100 points peut être palpé et moyenné par le système pour mesurer
un simple point.
U Appuyer sur la touche MESURE DE POINT. L'écran
Palper Point s'affiche. Appuyer deux fois sur la touche
pour mesurer une série de points avec la répétition
auto.
U Déplacer la table, cibler le point souhaité avec le
réticule et appuyer sur la touche ENTER.
U Appuyer sur la touche FINISH pour terminer la
mesure. La position du point est affichée, la figure du
point est ajoutée à la liste des figures.

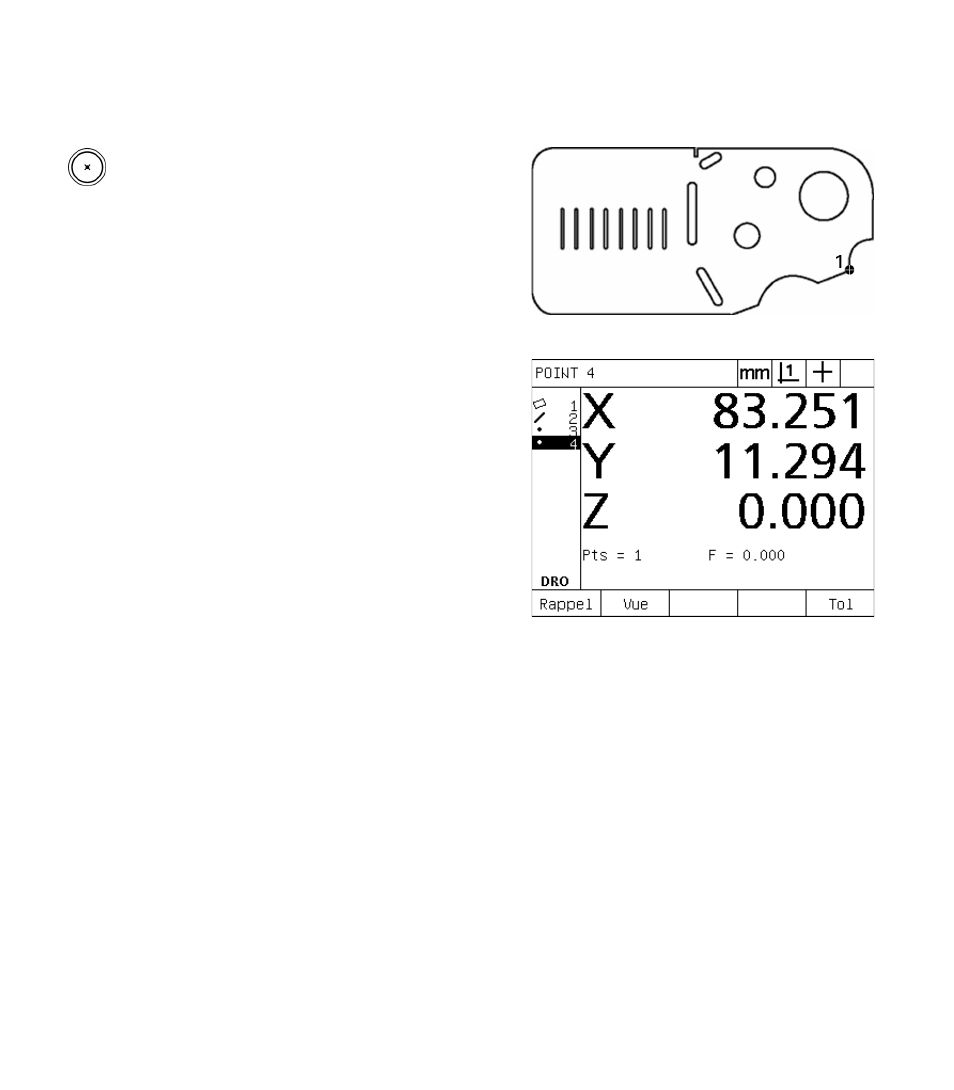

Un point de la pièce est palpé
La position du point est affichée, la figure du point est
ajoutée à la liste
