ND 522/523
55
I – 3 F
onctions réservées aux opér
a
tions de fr
aisag
e
Exemple: Vous ouvrez le formulaire d'introduction des données
avec la touche FRAISAGE OBLIQUE:
(cf. Fig. I.43).
Plan: XY (trois possibilités: XY, YZ, & XZ). Sélectionnez le plan adéquat.
Point initial: Introduisez les données ou bien appuyez sur la softkey
MEMORISER
.
1ère étape: Introduire les données
Avec la softkey PLAN, sélectionnez le plan d'usinage.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez les coordonnées du point initial sur le
premier axe ou bien validez la position actuelle avec
MEMORISER
.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez les coordonnées du point initial sur le
deuxième axe ou bien validez la position actuelle avec
MEMORISER
.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez les coordonnées du point final sur le
premier axe ou bien validez la position actuelle avec
MEMORISER
.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez les coordonnées du point final sur le
deuxième axe ou bien validez la position actuelle avec
MEMORISER
.

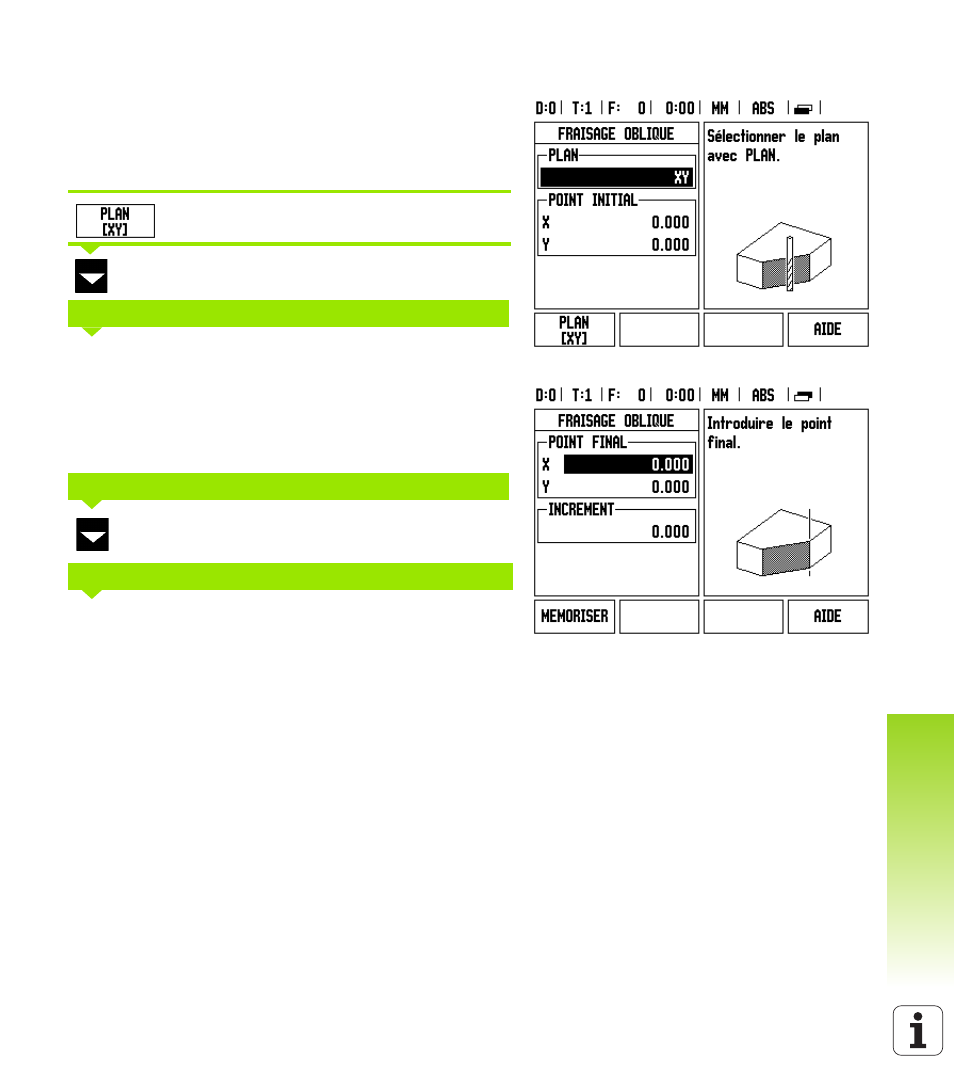

Fig. I.43 Masque d'introduction: Plan
Fig. I.44 Masque d'introduction: Point final
POINT INITIAL
INTRODUIRE LES DONNÉES SUIVANTES
POINT FINAL
