ND 522/523
39
I – 3 F
onctions réservées aux opér
a
tions de fr
aisag
e

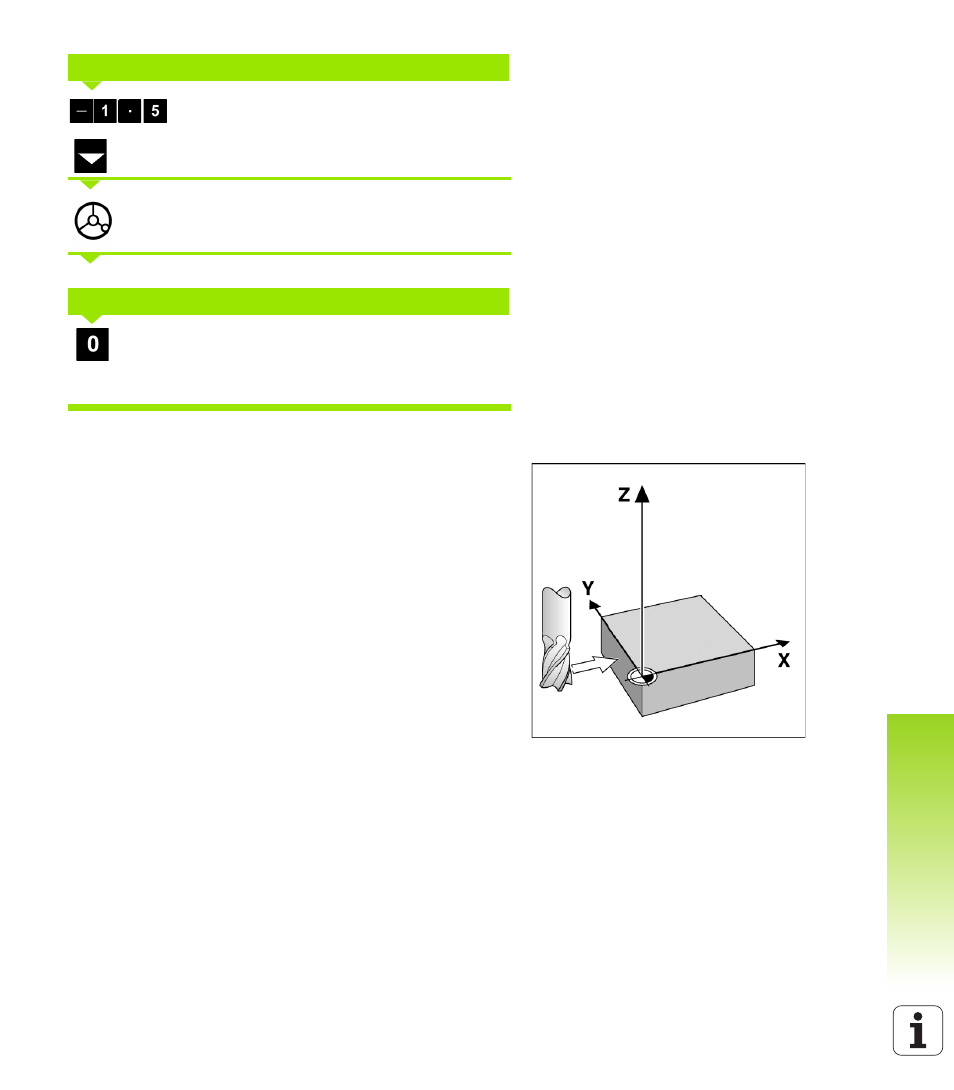

Introduisez la position du centre de l'outil (Y = –
1,5 mm) et
appuyez sur la touche fléchée VERS LE BAS.
Affleurez la surface de la pièce.
Introduisez la position de la pointe de l'outil
(Z = 0 mm) pour valider la coordonnée Z du point
d'origine. Validez avec Enter.
Palpage avec un outil
Pour initialiser les points d'origine à l'aide d'un outil, vous pouvez
utiliser les fonctions de palpage du ND 522/523. Cf. Fig. I.29 & Fig.
I.30.
Préparatifs: Définir l'outil actif comme l'outil à utiliser pour
l'initialisation du point d'origine.
INITIALISER POINT D'ORIGINE EN Y
INITIALISER POINT D'ORIGINE Z = + 0
Fig. I.29 Initialiser l'arête comme ligne de référence
