ND 522/523
19
I – 2 Utilisation du ND
522/523
Curseur graphique de positionnement
Lors du „déplacement vers zéro“, le ND 522/523 vous aide en
affichant un curseur graphique de positionnement. Cf. Fig. I.8.
Le ND 522/523 affiche le curseur graphique de positionnement à
l'intérieur d'une petite case rectangulaire au-dessous de l'axe que
vous déplacez vers zéro. Deux marques triangulaires au centre de la
case symbolisent la position nominale à atteindre.
Un petit carré symbolise le chariot de l'axe. Pendant le déplacement
de l'axe, une flèche apparaît dans le carré. Vous pouvez donc voir au
premier coup d'œil si vous vous déplacez vers la position nominale ou,
par erreur, dans le sens inverse. Le carré lui-même ne se déplace que
lorsque le chariot se trouve à proximité de la position nominale.
Réglage du curseur graphique de positionnement: Cf. „Curseur
graphique de positionnement” à la page 26 dans le menu
PARAMETRER USINAGE.
Aide en ligne
Le mode d'emploi intégré vous aide dans chaque situation en vous
apportant les informations adéquates. Cf. Fig. I.9
Appeler le mode d'emploi intégré:
 Appuyez sur la softkey AIDE.
 L'écran affiche des informations sur l'opération en cours.

Parcourez avec la touche fléchée VERS LE HAUT/VERS LE BAS si la
rubrique est expliquée sur plusieurs pages d'écran.
Afficher les informations concernant une autre rubrique:
 Appuyez sur la softkey LISTE DES RUBRIQUES.
 Utilisez la touche fléchée VERS LE HAUT/VERS LE BAS si vous désirez
parcourir le répertoire.
 Appuyez sur Enter si vous désirez afficher une rubrique.
Fermez
le mode d'emploi intégré:
 Appuyez sur la touche C.

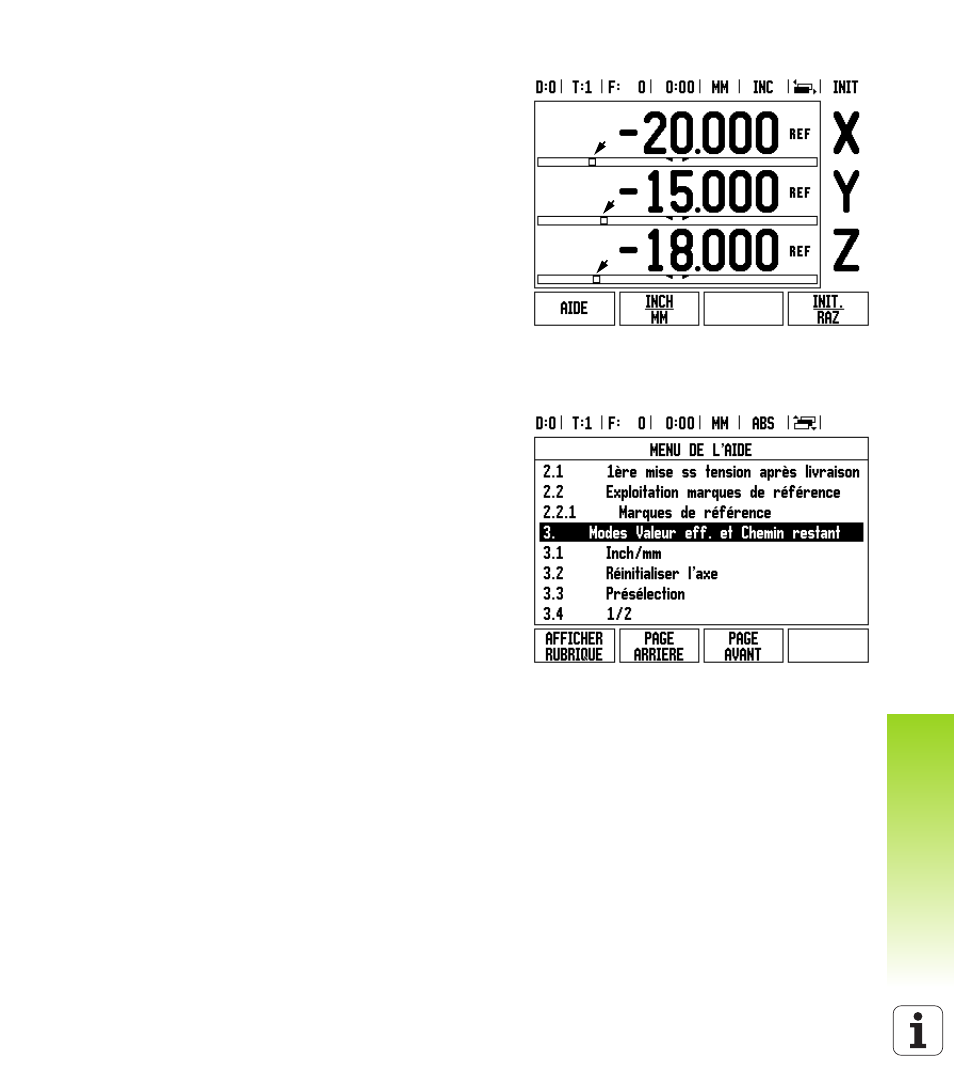

Fig. I.8 Le curseur graphique de positionnement est
actif (voir flèches)
Fig. I.9 Liste des rubriques de l'aide en ligne
