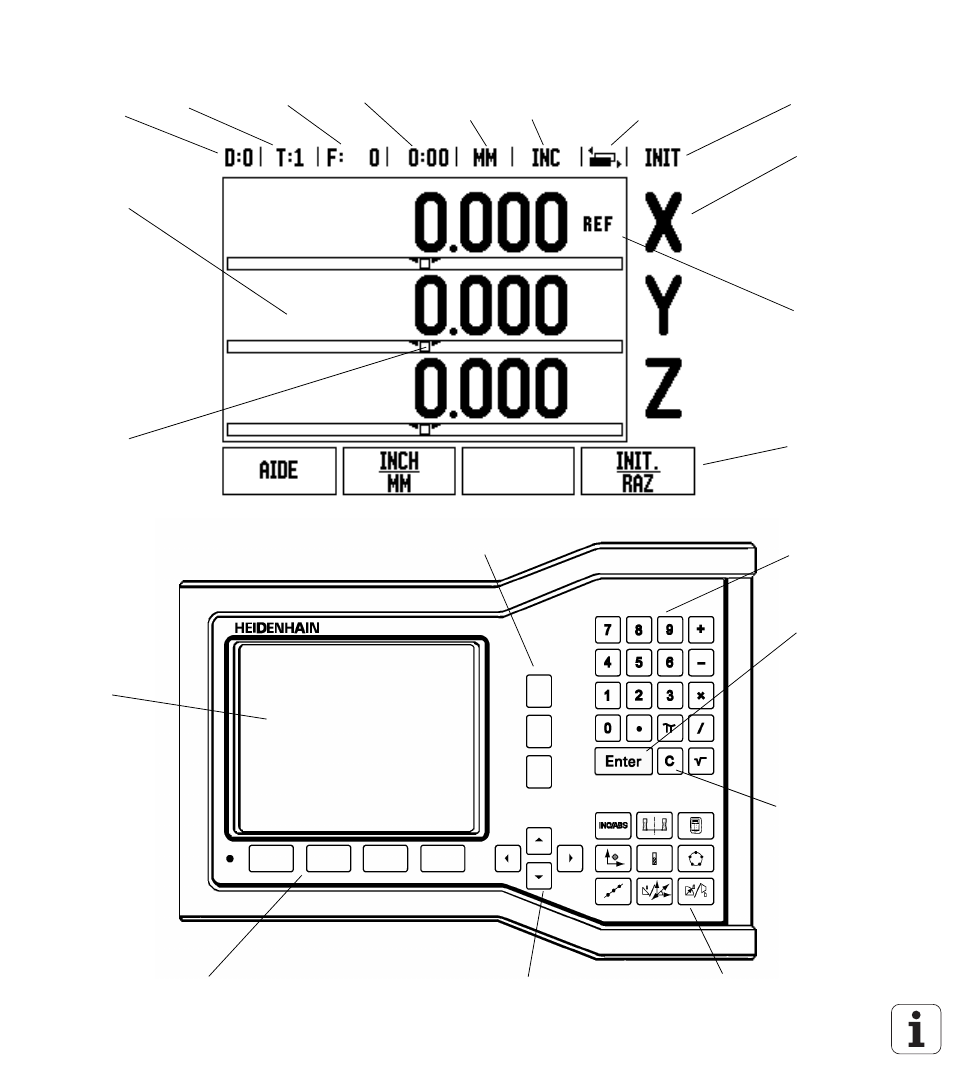

Ecran du ND 522/523
Symboles de la barre d'état
Point
d'origine
Outil Avance Chronomètre Unité de
mesure
Modes de
fonct.
Affichage
pages
Initialisation/
remise à zéro
Désignation
de l'axe
Plage
d'affichage
Affichage
marque de
référence
Curseur
graphique de
positionne-
ment
Fonctions
des softkeys
Pavé numérique 3 touches de sélection des axes X, Y et Z
Softkeys – touches en bas de l'écran du ND 522/
523 et dont les fonctions dépendent du champ
correspondant affiché à l'écran.
Touche C
Touches de fonctions Touches VERS LE HAUT/LE
BAS – entre autres, pour régler
le contraste de l'écran
Plage
d'affichage
Touche
Enter
