68
Entretien
Systèmes de freinage

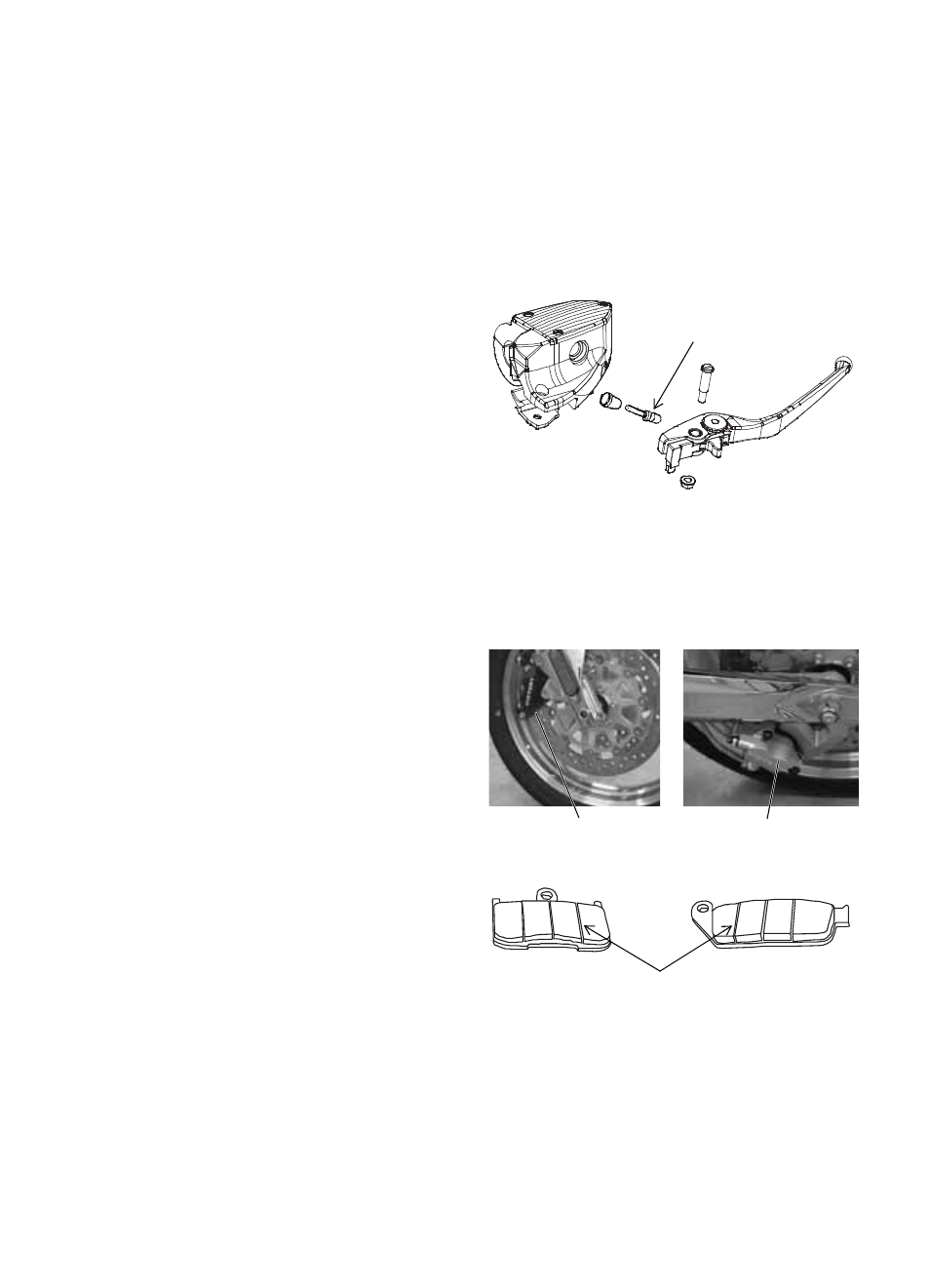

Lubrification du levier de frein
Lubrifiez aux intervalles recommandés dans le tableau d’entretien périodique. Consultez la
page 50.
1. Retirez le rétroviseur latéral droit.
2. Retirez l’écrou du pivot du levier de frein (clé ou douille de 10 mm) et la tige (clé hexa-
gonale de 4 mm). Notez la direction de l’installation du plongeur (si vous l’enlevez).
Une direction appropriée est essentielle au fonctionnement du frein.
3. Retirez la vieille graisse et la saleté du
levier et du boîtier.
4. Lubrifiez le levier et le tourillon avec de la
graisse tout usage VICTORY ou équivalente.
5. Réinstallez le levier et le tourillon.
Couple : 6 N·m (52 lb·po)
6. Réinstallez l’écrou du pivot.
Couple : 6 N·m (52 lb·po)
7. Vérification de la course du levier de frein
avant. Consultez la page 37.
8. Réinstallez et réglez le rétroviseur latéral
droit.
Conduites de frein
Vérifiez si les raccords et les tuyaux de freins
sont humides ou présentent des taches de fuites
ou de liquide de freins séché. Serrez tous les rac-
cords qui fuient et remplacez les pièces au
besoin. Serrez les fixations selon les spécifica-
tions. Consultez le Manuel d’entretien VICTORY
ou votre concessionnaire agréé VICTORY.
Plaquettes de frein
Vérifiez l’épaisseur de la plaquette de frein avant
et arrière. Remplacez les plaquettes de frein
lorsque les lignes d’usure ne sont plus visibles ou
lorsque la plaquette mesure 1,5 mm d’épaisseur.
La plaquette renforcée doit être installée sur le
côté de l’étrier sans piston. Consultez le Manuel
d’entretien VICTORY ou votre concessionnaire
agréé VICTORY.
Disques de frein
Vérifiez si les disques de frein présentent des entailles, des rayures, des fissures ou autres dom-
mages. Inspectez l’épaisseur de chaque disque de frein à quatre endroits ou plus autour du
disque. L’épaisseur minimale est estampée sur le moyeu intérieur du disque. Si un disque est
usé jusqu’à son épaisseur minimale au point le plus mince ou si un disque est endommagé,
consultez votre concessionnaire VICTORY pour le remplacer.
Extrémité de grand
diamètre côté levier
Lignes d’usure
Plaquette de frein
avant
Plaquette de frein
arrière
