65
Entretien
Embrayage (mécanique)

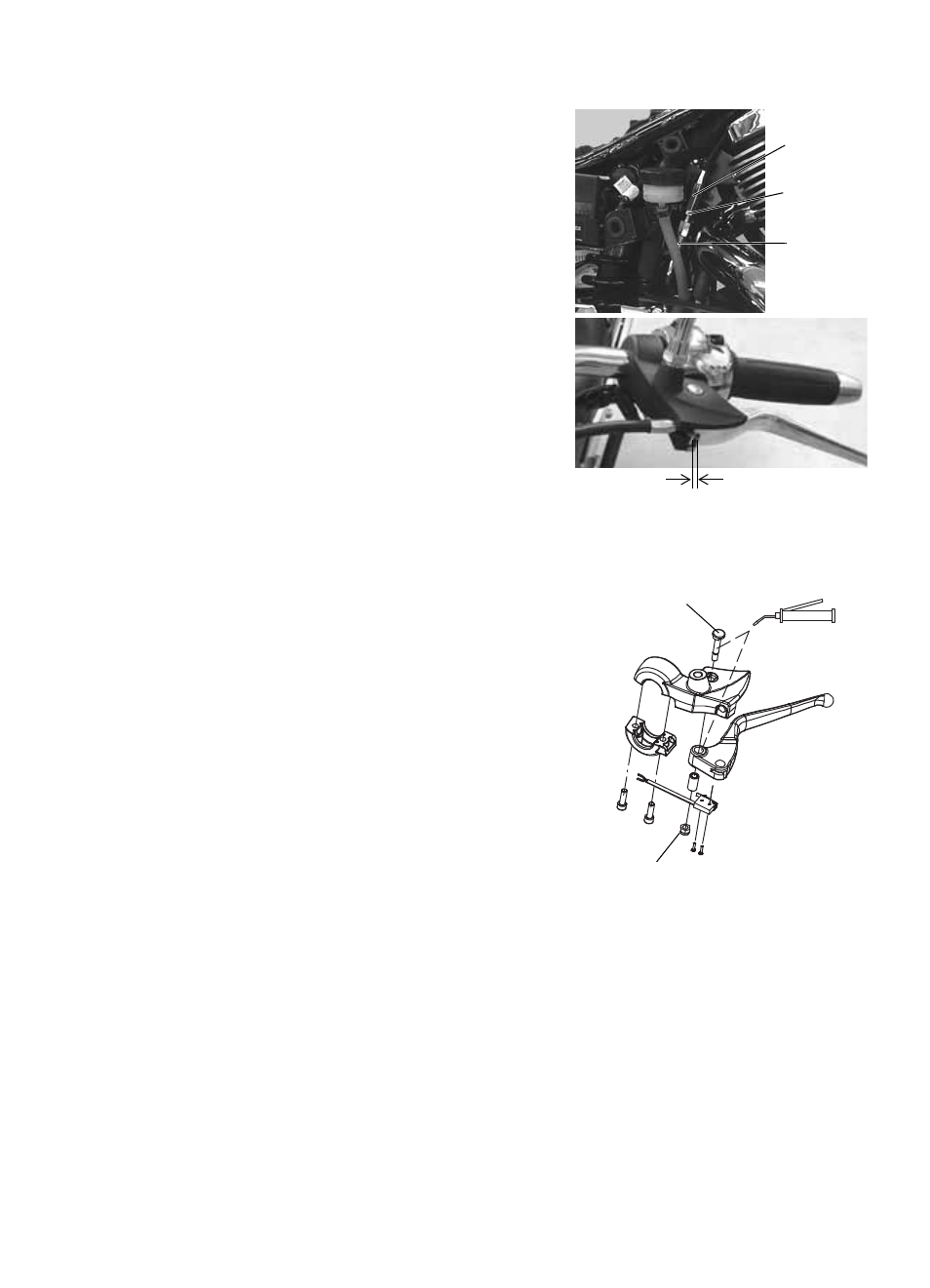

Jeu libre du levier d’embrayage mécanique
1. Retirez le couvercle latéral droit.
2. Tout en tenant le câble, desserrez le contre-écrou du
dispositif de réglage, tournez le dispositif de réglage
du câble (jusqu’à ce que le jeu libre du levier
d’embrayage soit compris entre 0,5 et 1,5 mm), puis
resserrez fermement le contre-écrou.
3. Réinstallez le couvercle latéral.
4. Vérifiez si le contacteur de sécurité fonctionne cor-
rectement. Le moteur ne doit pas démarrer en prise
lorsque le levier d’embrayage est relâché.
Lubrification du levier d’embrayage mécanique
1. Retirez le couvercle latéral droit. Desserrez le
contre-écrou du dispositif de réglage du câble
d’embrayage.
2. Tournez le régleur du câble complètement vers
l’intérieur pour fournir un jeu libre du levier
maximal.
3. Retirez l’écrou du pivot et la vis du levier
d’embrayage. Débranchez le câble d’embrayage du
levier d’embrayage.
4. Retirez la vieille graisse et la saleté du levier et du
boîtier. Lubrifiez le levier d’embrayage et la vis du
pivot avec de la graisse d’assemblage de molybdène
VICTORY ou de la graisse tout usage VICTORY.
5. Reconnectez le câble d’embrayage. Réinstallez le
levier, la vis de pivot et l’écrou. Retenez la vis et
serrez l’écrou à un couple de 5 N·m (40 lb·po).
6. Réglez le jeu libre du levier d’embrayage.
Lubrification du câble d’embrayage mécanique
Lubrifiez les extrémités du câble aux intervalles
recommandés dans le tableau d’entretien périodique.
Consultez la page 50.
AVIS : Les enveloppes externes sont lubrifiées en usine. Une lubrification supplémentaire pourrait
nuire à la performance du câble.
Vérifiez si l’acheminement est approprié et le mouvement est facile. Vérifiez si l’enveloppe
externe est endommagée et si les câbles exposés sont effilochés, pliés ou corrodés. Remplacez
tous les câbles endommagés, collants ou lâches.
1. Débranchez le câble au niveau du levier d’embrayage et du couvercle principal.
2. Lubrifiez les extrémités du corps avec de la graisse tout usage VICTORY ou équivalente.
3. Rebranchez le câble et réglez le jeu libre au besoin.
Contre-écrou
Régleur
Câble
d’embrayage
Jeu libre de 0,5 à 1,5 mm
AP
Écrou du pivot
Vis du pivot
