IDENTIFICATION DES COMPOSANTS

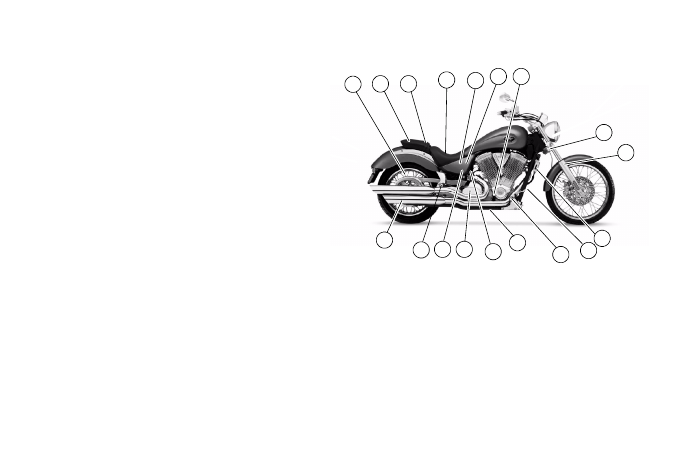

CÔTÉ DROIT – VEGAS/VEGAS EIGHT BALL
1. Courroie d’entraînement (sous le capot de protection)
2. Siège de passager (sauf le Vegas Eight Ball)
3. Harnais de sécurité
4. Selle du conducteur
5. Amortisseur arrière (accès par capot latéral droit)
6. Capot latéral
7. Bouchon de remplissage de l’huile du moteur/
jauge manuelle
8. Clignotant avant
9. Fourche avant
10. Refroidisseur d’huile
11. Pédale de frein arrière
12. Repose-pieds du pilote
13. Bouchon de vidange d’huile du moteur (sous le moteur)
14. Réservoir de liquide de freins arrière
(sous le capot latéral)
15. Pignon d’entraînement (sous le capot)
16. Fusibles (sous le capot latéral)
17. Repose--pied du passager (sauf le Vegas Eight Ball)
18. Silencieux d’échappement (2)
