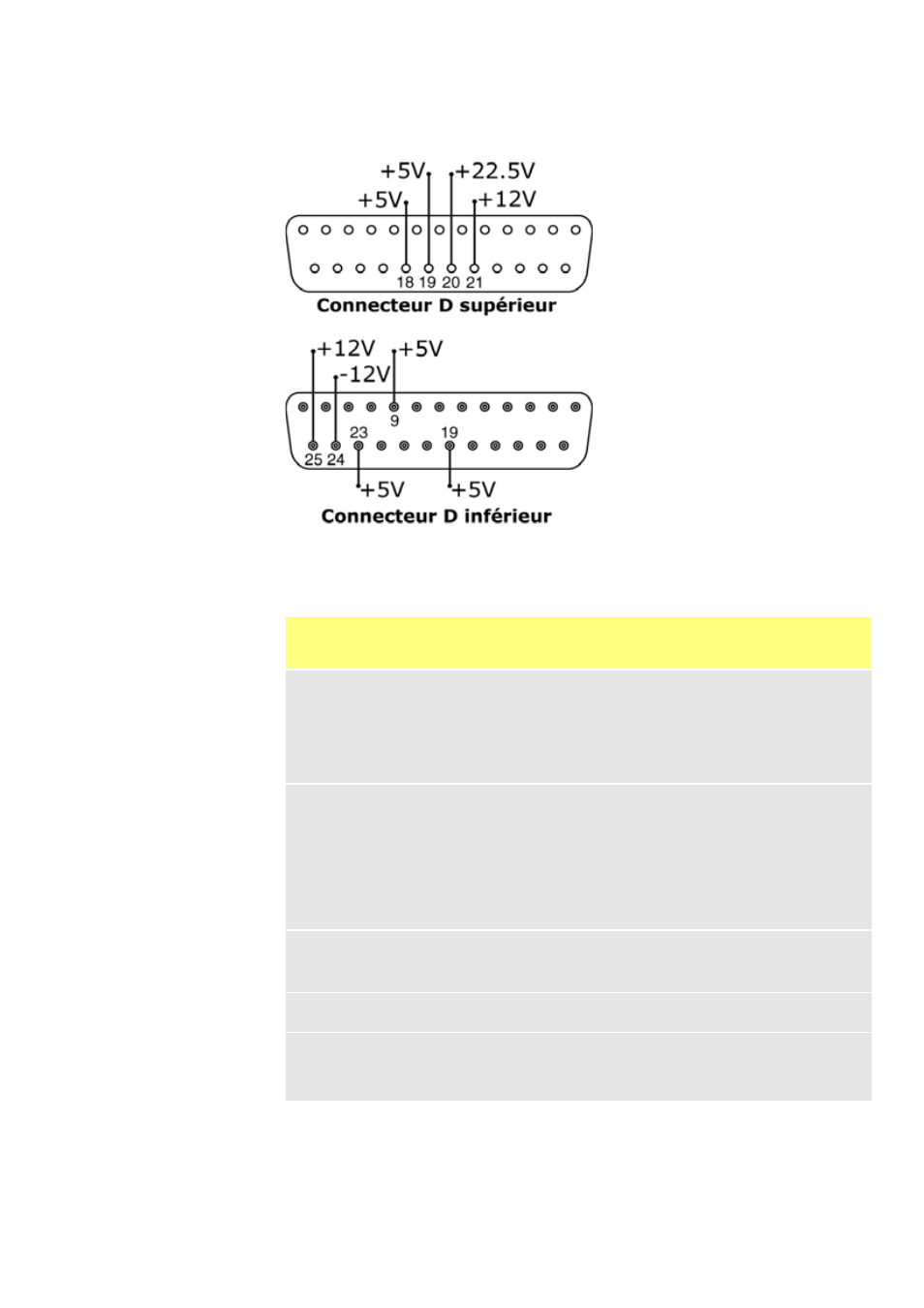

23.11 Tensions d’alimentation
Dans le tableau ci-dessous, « Charge max. » correspond à la charge totale maximum sur
chaque alimentation, quel que soit le nombre de connexions.
Note : Toutes les sources d’alimentation CC sont stabilisées sauf la +22,5 V.
Tension
CC Charge
max
Connec -
teur D
inférieur
Connec -
teur D
supérieur
Utilisation typique
+5V 10mA 9, 19, 23 18, 19
Tension d’alimentation des entrées
utilisant le commutateur à distance.
Alimentation possible pour les sorties si
seulement 5 V sont requis. La broche 9
est spécialement utilisée pour
l’interrupteur à pédale / commutateur
manuel.
+12V 10mA 25 21
Tension d’alimentation possible des
entrées utilisant le commutateur à
distance.
Tension d’alimentation possible pour les
sorties. Tension d’alimentation pour le
détecteur de fuite de tube Watson-Marlow.
Tension d’alimentation (-12 V également
requis) pour le commutateur de proximité
Watson-Marlow.
-12V 10mA 24 -
Tension d’alimentation (+12 V également
requis) pour le commutateur de proximité
Watson-Marlow.
+22.5V - 20
Tension d’alimentation pour le module de
nettoyage 620N. Ne pas utiliser
+10V 21 -
Tension de référence de contrôle de
vitesse de potentiomètre à distance.
N’utilisez pas de tension d’alimentation
générale
