Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 65
Note : Toutes les sources d’alimentation CC sont stabilisées.

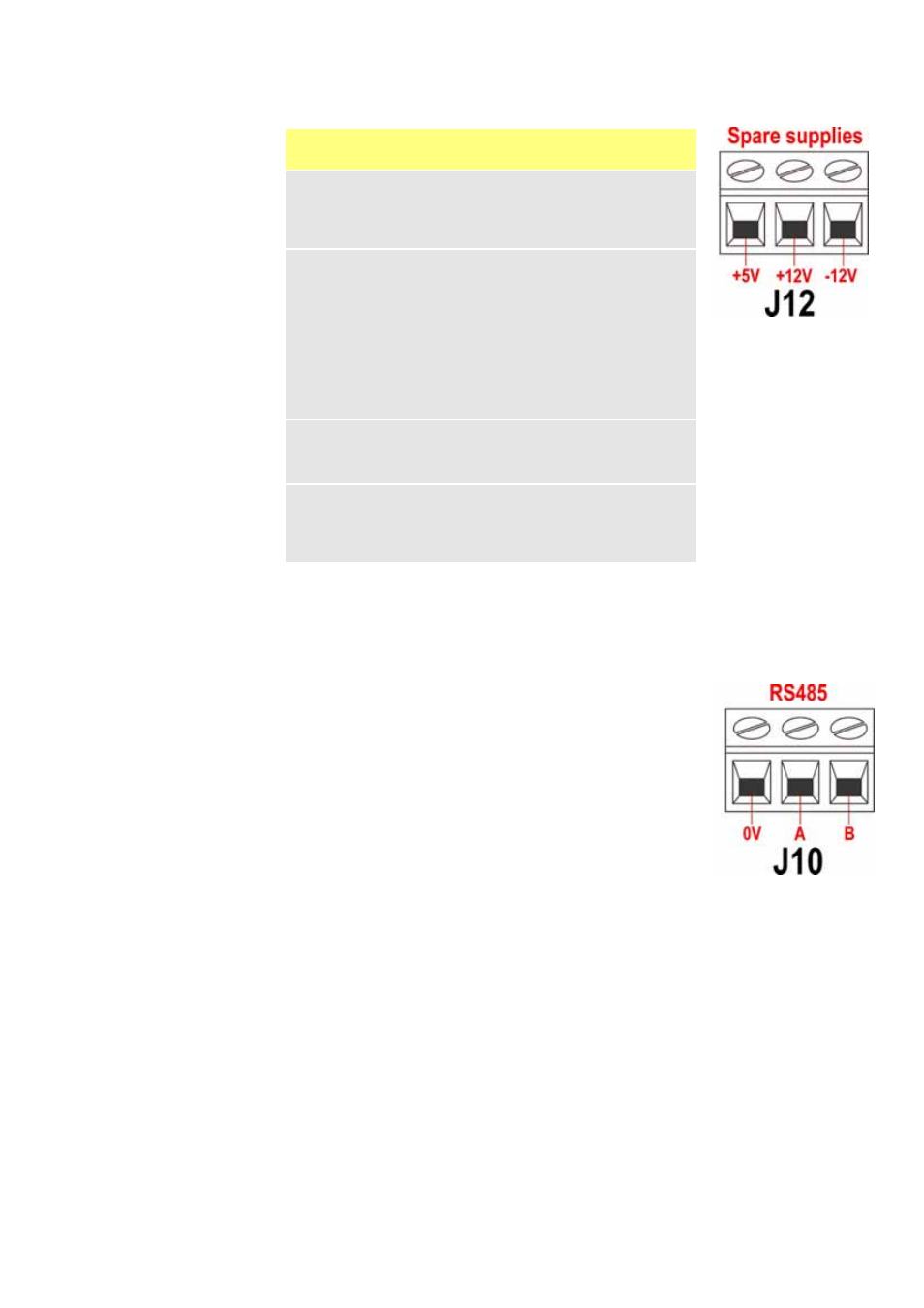

22.14 Entrée RS485
Connectez votre liaison réseau à J10 en utilisant un câble blindé
à paire torsadée : A sur A, B sur B, blindage sur 0 V. Assurez-
vous que la pompe est configurée pour fonctionner sous contrôle
réseau. Il est possible de contrôler plusieurs pompes à partir du
même signal RS485 : connectez toutes les pompes en parallèle.
Référez-vous à la section 25 Contrôle et utilisation du réseau.
Tension CC
Charge
max
Utilisation typique
+5V 10mA
Tension d’alimentation des entrées
utilisant le commutateur à distance.
Alimentation possible pour les sorties
si seulement 5 V sont requis.
+12V 10mA
Tension d’alimentation possible des
entrées utilisant le commutateur à
distance.
Tension d’alimentation possible pour
les sorties. Tension d’alimentation
pour le détecteur de fuite de tube
Watson-Marlow.
Tension d’alimentation
(-12 V également requis) pour
le commutateur de proximité
Watson-Marlow.
-12V 10mA
Tension d’alimentation (+12 V
également requis) pour le
commutateur de proximité
Watson-Marlow.
+10V
(à partir de J7)
Tension de référence de contrôle de
vitesse de potentiomètre à distance.
N’utilisez pas de tension
d’alimentation générale.
