Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 37
La pompe affiche un écran vous permettant de choisir le format de l’écran principal
en mode manuel. Effectuez une sélection en utilisant les touches HAUT ou BAS et
appuyez sur la touche ENTRER pour confirmer votre choix.
Si vous choisissez Débit et n’avez pas calibré la pompe depuis la mise sous tension,
un écran d’avertissement s’affiche pendant 4 secondes. L’avertissement ne s’affiche
pas si l’on répète le cycle de formats à l’écran, sauf si la pompe a été mise hors
tension dans l’intervalle.
La pompe réaffiche le premier écran du menu Setup.
Lorsque la pompe est remise en route, l’écran principal de mode manuel affiche le
fonctionnement de la pompe en tr/min, le débit (dans les unités de votre choix –
reportez-vous à la section 18.8 Unités de débit) ou les deux, selon votre choix, ainsi
qu’un chiffre de durée d’exécution. Des exemples sont proposés ici.
Ou ...
Sur l’écran principal de mode manuel, appuyez plusieurs fois sur ENTRER pour que
l’affichage alterne entre tr/min, débit (dans les unités de votre choix – reportez-
vous à la section 18.8 Unités de débit), ou les deux, selon votre choix. Le cycle se
poursuit que la pompe soit à l’arrêt ou en marche. Pendant que la pompe est en
marche, l’opérateur peut faire alterner l’affichage de la même manière en appuyant
plusieurs fois sur START. Dans les deux cas, si vous n’avez pas calibré la pompe
depuis la mise sous tension, un écran d’avertissement s’affiche pendant 4 secondes
avant l’apparition de l’écran de débit. L’avertissement ne s’affiche pas si l’on répète
le cycle de formats à l’écran, sauf si la pompe a été mise hors tension.
La pompe réaffiche le premier écran du menu Setup.
18.4 ID de la pompe
La pompe 620Du peut être contrôlée individuellement via RS232, dans un ensemble
pouvant contenir jusqu’à 16 pompes. La pompe 620DuN peut être contrôlée
individuellement via RS485, dans un ensemble pouvant contenir jusqu’à 32 pompes. Tout
d’abord, il convient de lui attribuer un numéro d’identification.

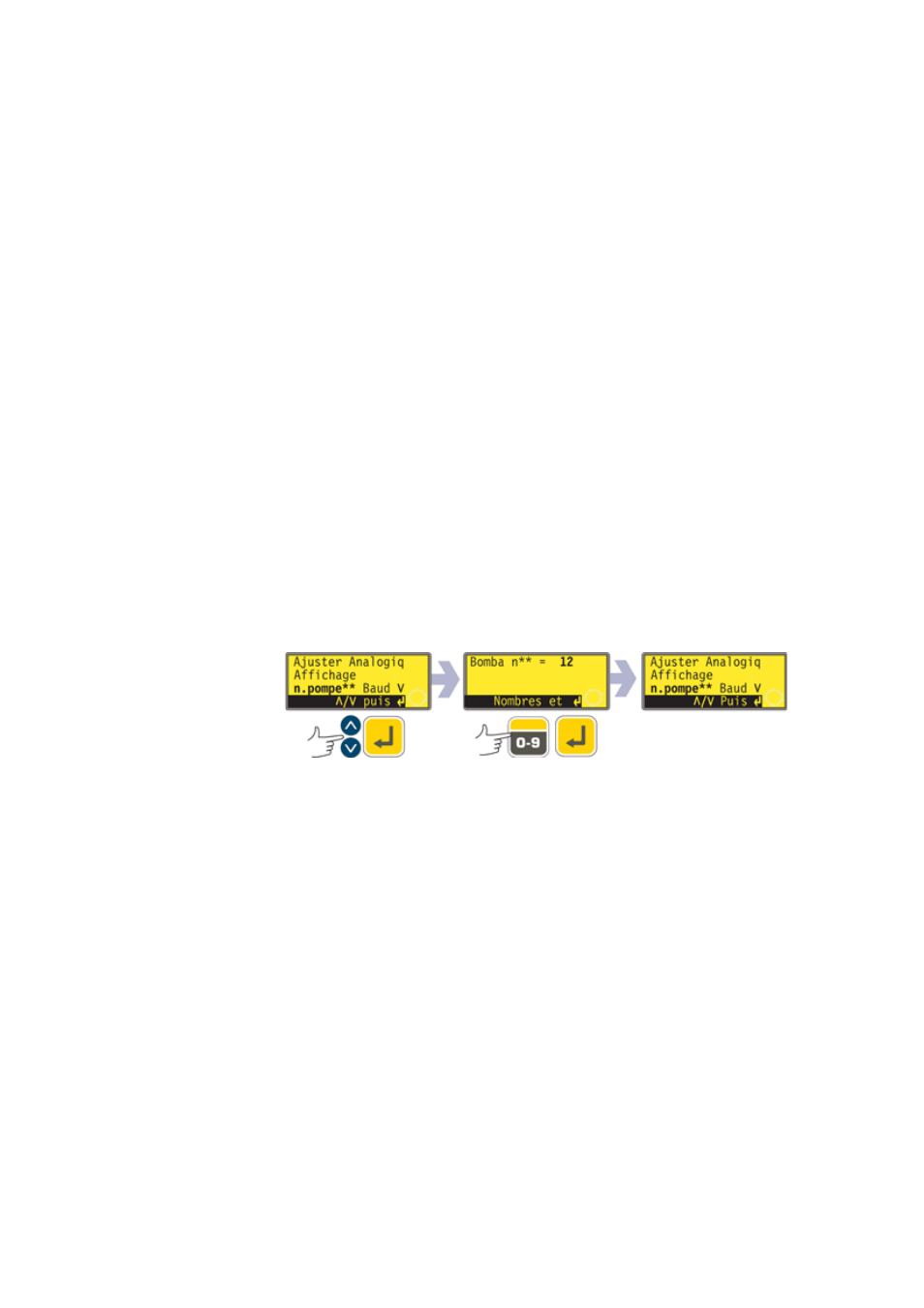

Sur le premier écran du menu Setup, sélectionnez Pompe I/D à l’aide des touches
HAUT et BAS. Appuyez sur ENTRER pour confirmer votre sélection.
La pompe affiche un écran permettant à l’opérateur de changer le numéro
d’identification de la pompe. Saisissez un nouveau chiffre à l’aide des touches
numériques et appuyez sur la touche ENTRER pour confirmer votre choix. Un
exemple est proposé ici.
La pompe affiche le premier écran du menu Setup.
