Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 68
Note : La connexion CTS à la broche 8 est optionnelle, peut être utilisée quand des
conditions d’erreur sont requises.
23.1 Vitesse : entrée analogique 1
Il est possible de contrôler la vitesse de la pompe à distance par l’une des méthodes
suivantes : un signal analogique de tension dans les plages 0-10 V ou 1-5 V ; ou un signal
analogique de courant dans la plage 4-20 mA – ou un potentiomètre à distance.

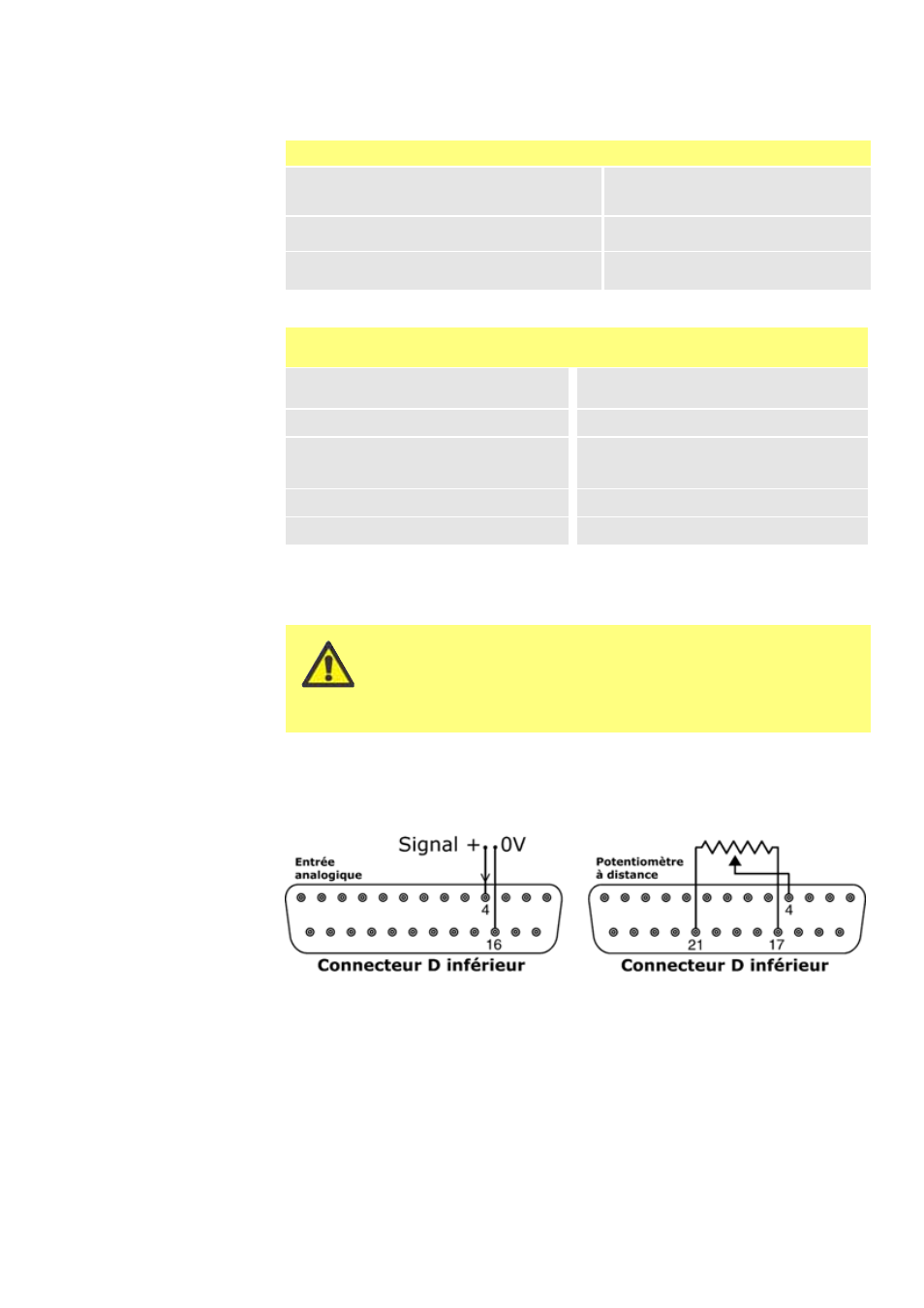

Le signal de processus analogique doit être appliqué à la broche 4 du connecteur D
inférieur. 0 V sur la broche 16. La pompe assure un débit croissant pour un signal de
contrôle en augmentation (réponse non inverse) ou un débit croissant pour un signal de
contrôle en diminution (réponse inverse). Référez-vous à la section 18.2 Analogique,
dans le menu Setup.
Fiche Rôle Fiche Rôle
1 - 6 -
2 RX (réception des données) 7 -
3 TX (envoi des données) 8
CTS (prêt à émettre.
Activé = bas)
4 - 9 -
5 0V Shell
N’appliquez jamais de tension de secteur aux connecteurs D.
Appliquez les signaux corrects aux fiches indiquées. Limitez
les signaux aux valeurs maximales indiquées. N’appliquez
pas la tension sur les fiches. Des dommages permanents non
couverts par la garantie peuvent en résulter.
Réglages RS232
Baud
Réglé dans Setup, Baud.
Valeur par défaut spécifiée
en usine : 9 600
Parité Aucun
Bits d’arrêt 2
Protocole de
transfert
Aucun
Bits de
données
8 Auto echo Activé
