Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 61
La vitesse de la pompe réglée par Analogique 1 est réglée progressivement
proportionnellement au signal provenant d’Analogique 2 selon la formule y=as, où a
correspond à la vitesse réglée par Analogique 1, s est le réglage progressif défini par
Analogique 2 (0 V ou 4 mA = 0, augmentant linéairement à 10 V ou 20 mA = 1), et y
est la vitesse progressive de rotation. Si Analogique 2 a été paramétré pour une réponse
inverse, c’est l’inverse. Référez-vous à la section 18.2 Analogique, dans le menu Setup.
22.5 Vitesse : sortie analogique

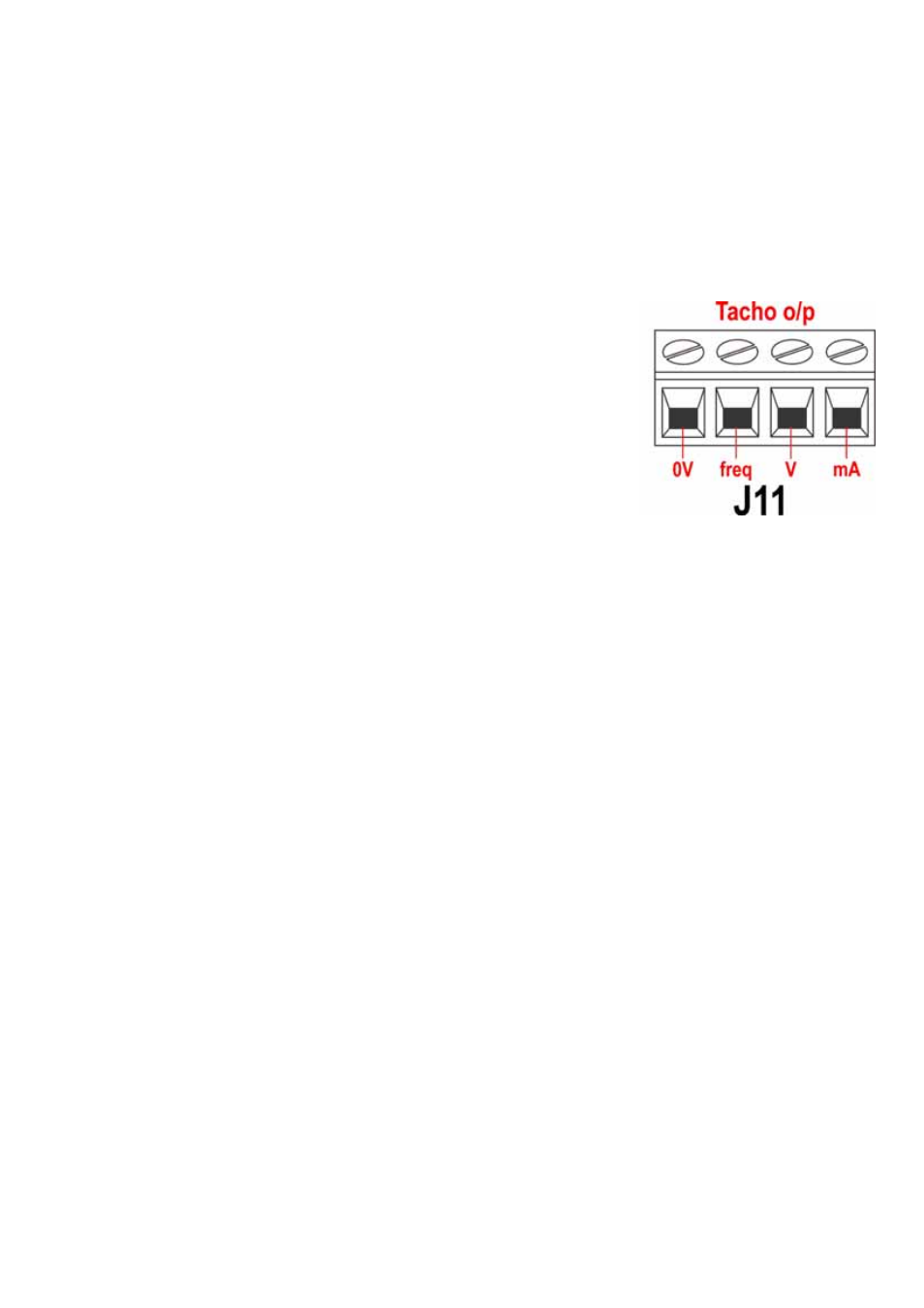

Un signal analogique de sortie de tension est disponible
sur le connecteur de sortie tachymètre (J11), entre la
borne V et la borne 0 V. La tension est directement
proportionnelle à la vitesse de rotation de la tête de
pompe. 0 V = vitesse zéro ; 10 V = vitesse
maximum.
Un signal analogique de courant dans la plage 4-20
mA est disponible entre la borne mA et la borne 0 V.
Le courant est fixe et directement proportionnel à la
vitesse de rotation de la tête de pompe. 4 mA =
vitesse zéro ; 20 mA = vitesse maximum.
Note : Si la sortie mA doit être utilisée pour une
lecture à partir d’un multimètre, une résistance 250
Ω est requise en série.
22.6 Sortie de fréquence du tachymètre
Un signal de sortie de fréquence de tachymètre est disponible sur le connecteur de sortie
tachymètre (J11), entre la borne freq et la borne 0 V. Cela assure une impulsion d’onde
carrée de +5V, maximum 0,5mA dont la fréquence est directement proportionnelle à la
vitesse de rotation de la tête de pompe. Cela fournit 5,578 Hz/tr/min – 334 impulsions
par tour d’arbre de sortie. Le train d’impulsions de la pompe peut être utilisé pour calculer
la vitesse de rotation ou pour déterminer le nombre de tours de tête de pompe. La sortie
a la puissance requise pour être efficace jusqu’à 3 m de la pompe. Les plus grandes
longueurs de câble requièrent une amplification du signal.
