Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 67

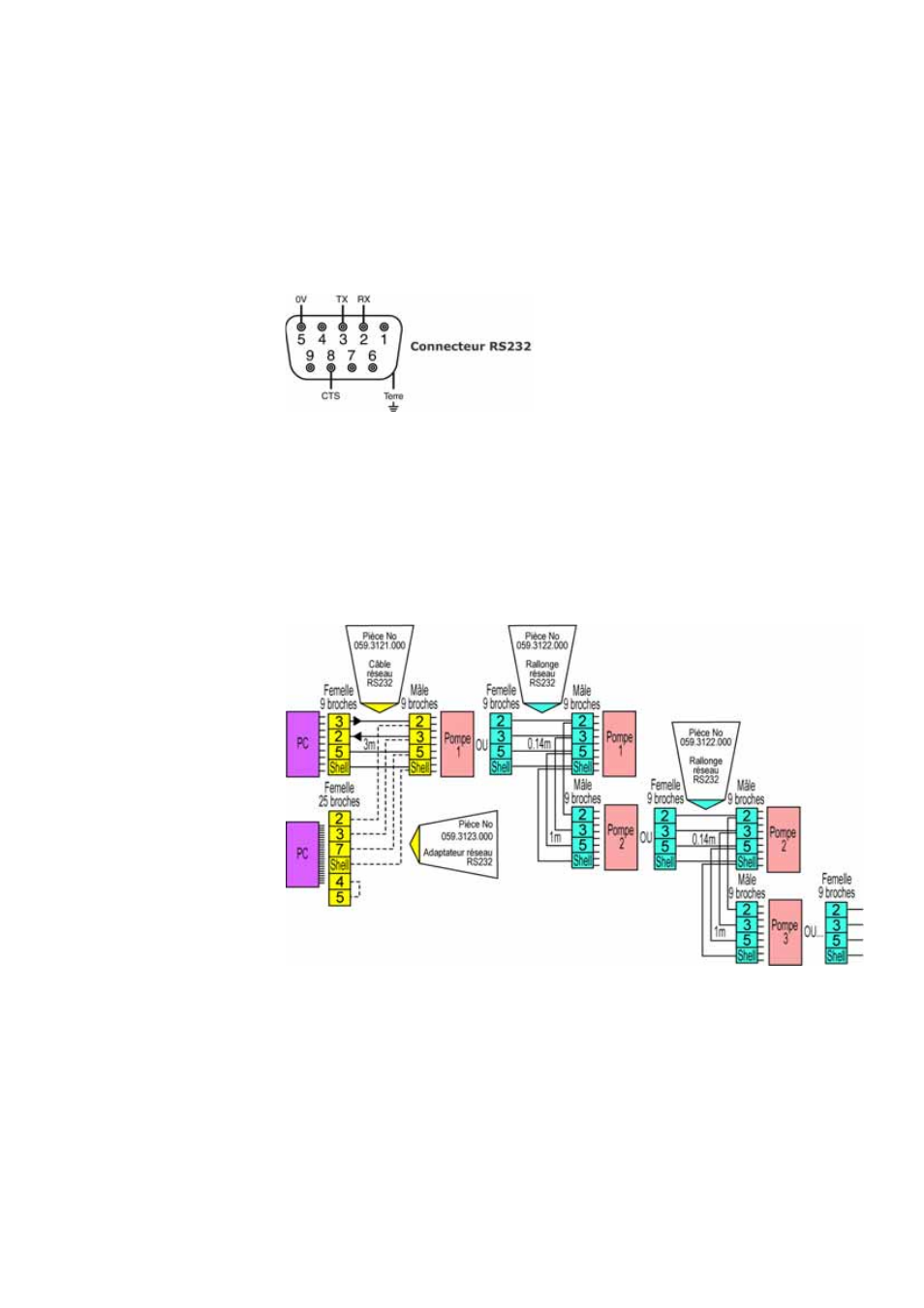

Contrôle RS232
Le contrôle réseau RS232 est disponible via un connecteur D 9 broches, câblé comme ci-
dessous.
Le mode RS232 permet à la pompe d’être contrôlée par des ordinateurs et des
contrôleurs de processus. Il permet de contrôler chaque fonction de la pompe et de
retransmettre les données au contrôleur, pour l’opération en boucle fermée. Il est ainsi
possible de contrôler individuellement jusqu’à 16 pompes.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24AWG, blindé, circulaire jusqu’à 4
âmes. Le blindage du câble doit être relié à la terre via le métal du caisson.
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 3 m de
câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à l’utilisateur
d’assurer la sécurité et le bon fonctionnement de la pompe en mode contrôle à distance
ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre (terre
flottante).
Câblage de base RS232
Un PC peut contrôler une pompe à l’aide
du câble réseau RS232 059.3121.000 ou
contrôler plusieurs pompes (16
maximum) à l’aide des câbles réseau RS232
supplémentaires 059.3122.000. Si vous devez faire un
branchement sur un PC doté d’une sortie en série à 25
broches, utilisez l’adaptateur réseau RS232 059.3123.000, illustré à gauche par les
pointillés, à la place de 059.3121.000.
