Pour activer le contrôle du sens de rotation à distance et la touche SENS DE ROTATION
(SHIFT, 1) du clavier, connectez les fiches 6 et 18 du connecteur D inférieur. Connectez
un commutateur à distance entre les fiches 5 et 19 du connecteur D inférieur.
Commutateur ouvert pour sens horaire et fermé pour sens anti-horaire. Ou bien un signal
logique peut être appliqué à la broche 5 du connecteur D inférieur, avec mise à la terre
sur la broche 17. Une entrée basse pour sens horaire, une entrée élevée pour sens anti-
horaire. Sans connexion, la valeur par défaut de la pompe est le sens horaire.
23.7 Entrée de basculement auto/manuel

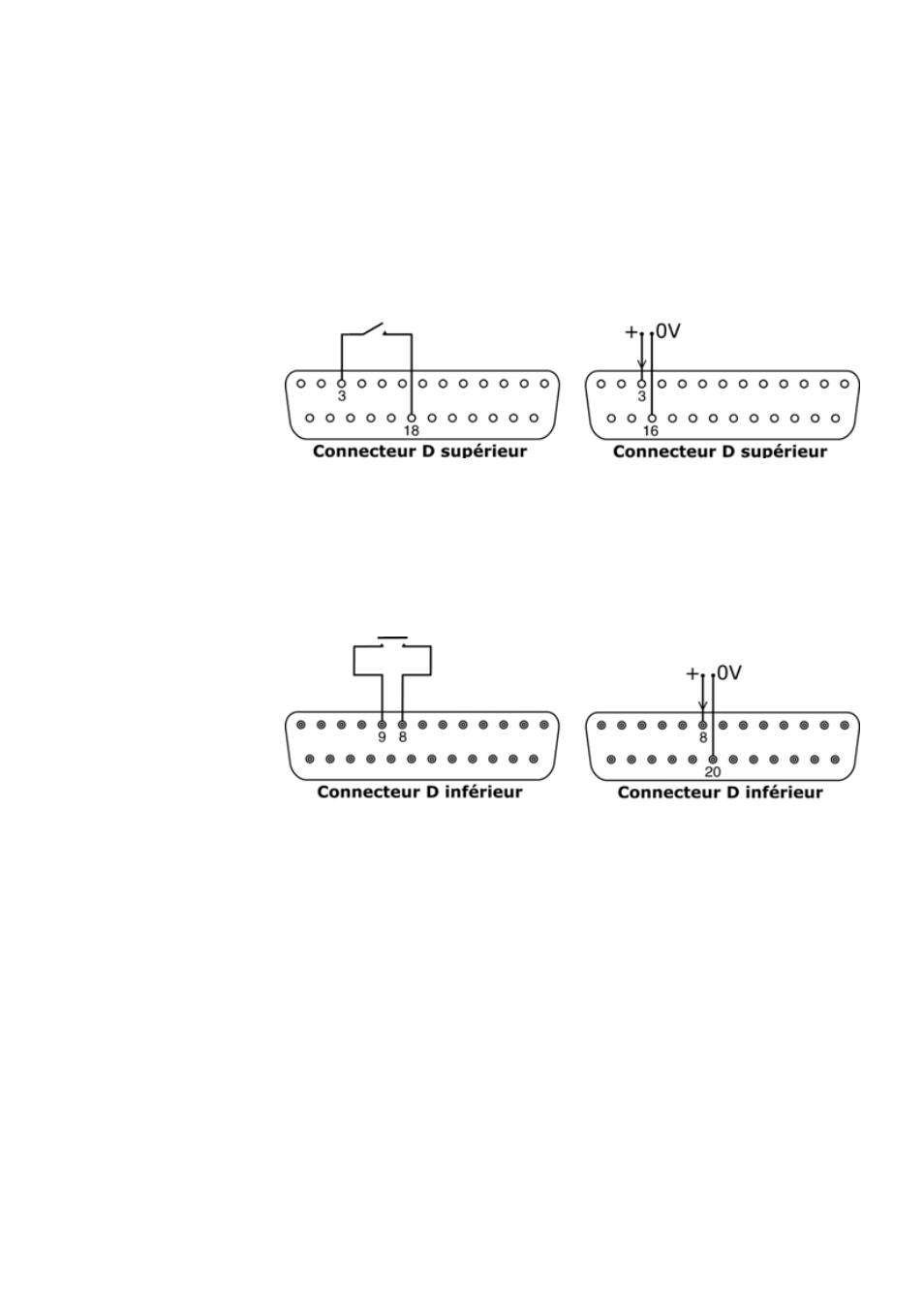

Connecter un commutateur à distance entre les fiches 3 et 18 du connecteur D supérieur.
Commutateur fermé pour contrôle automatique ; ouvert pour contrôle manuel. Ou bien
une entrée logique peut être appliquée à la broche 3 du connecteur D supérieur, avec
mise à la terre sur la broche 16. Entrée élevée pour contrôle automatique ; entrée basse
pour contrôle manuel.
23.8 Entrée MemoDose
Connectez un commutateur de contact temporaire comme un interrupteur à pédale ou un
commutateur manuel entre les fiches 8 et 9 du connecteur D inférieur. Fermez le
commutateur pour commencer un dosage. Cette entrée est à anti-rebond contrôlé par
logiciel et elle fonctionne de manière semblable aux autres entrées à distance, comme la
logique 5 V à 24 V ci-dessus, en utilisant la broche 8 comme entrée et la broche 20
comme 0 V (connecteur F inférieur). Note : Cette entrée est à anti-rebond contrôlé par
logiciel, donc le signal peut être soit momentané, soit maintenu pendant le dosage. S’il
est maintenu, le signal doit être supprimé avant la dose suivante.
