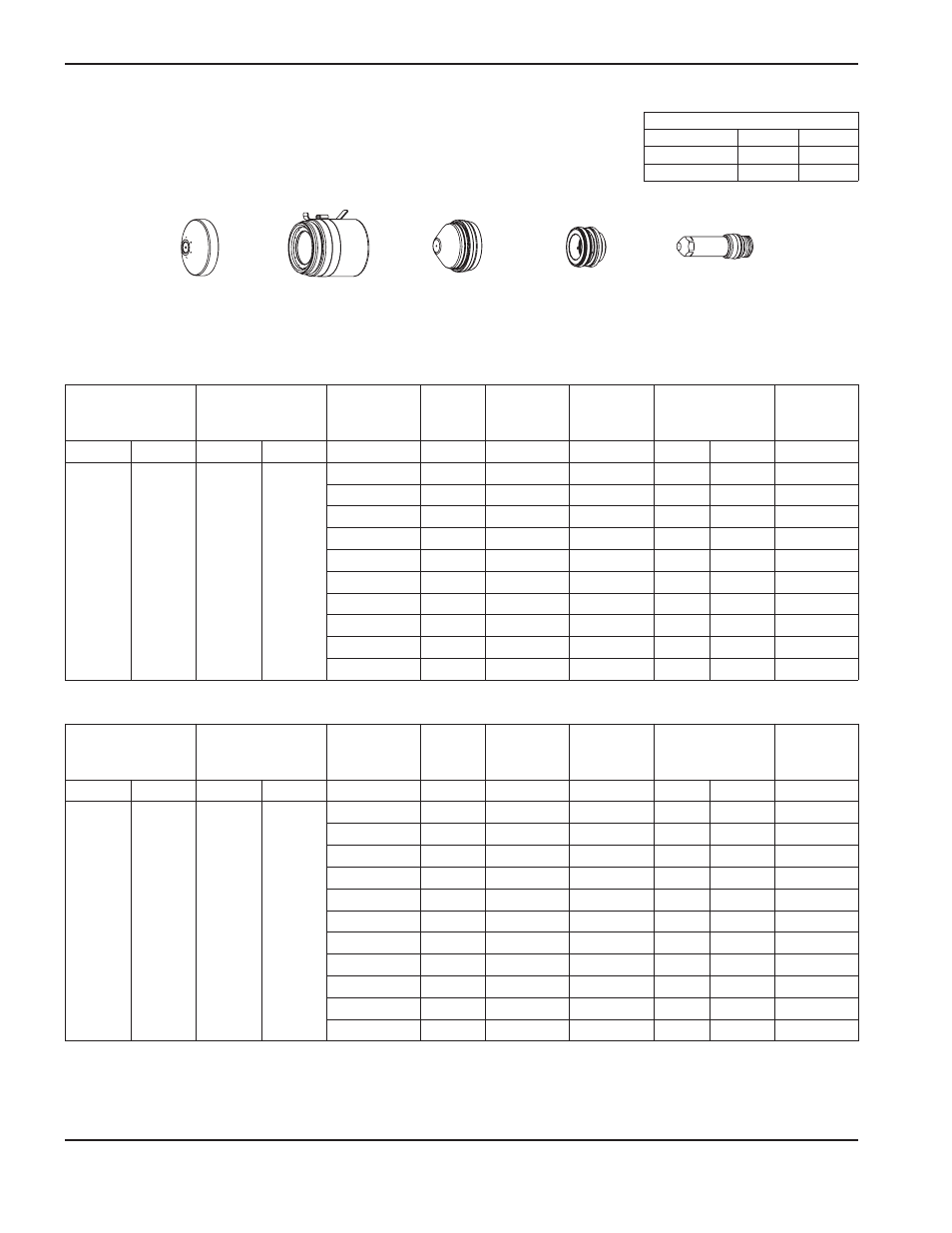

Débits – lpm/scfh
F5 N
2
Débit préliminaire 0 / 0 162 / 344
Débit de coupe 32 / 67 147 / 311
FONCTIONNEMENT
4-16 HySpeed HSD130 RHF Manuel d’instructions
Acier inoxydable
F5 Plasma / N
2
Protection
45 A Coupage
220532 220525 220529 220528 220534
220533 (pas de languette IHS)
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
F5 N
2
82 82
0.018 122 0.090 280 0.180 200 0.0
0.024 123 0.090 270 0.180 200 0.0
0.030 124 0.090 260 0.180 200 0.0
0.036 125 0.090 240 0.180 200 0.1
0.048 128 0.100 210 0.200 200 0.1
0.060 129 0.100 180 0.200 200 0.2
0.075 132 0.110 130 0.220 200 0.2
0.105 137 0.120 115 0.240 200 0.2
0.135 138 0.120 100 0.240 200 0.3
3/16 140 0.130 80 0.260 200 0.4
1/4 148 0.140 45 0.280 200 0.6
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
F5 N
2
82 82
0,5 122 2,3 7 000 4,6 200 0,0
0,8 124 2,3 6 500 4,6 200 0,0
1,0 125 2,3 5 875 4,6 200 0,1
1,2 128 2,5 5 360 5,0 200 0,1
1,5 129 2,5 4 650 5,0 200 0,2
2,0 132 2,8 3 200 5,6 200 0,2
2,5 137 3,0 2 975 6,0 200 0,2
3,0 138 3,0 2 740 6,0 200 0,3
4,0 140 3,3 2 350 6,6 200 0,4
6,0 148 3,6 1 325 7,2 200 0,6
