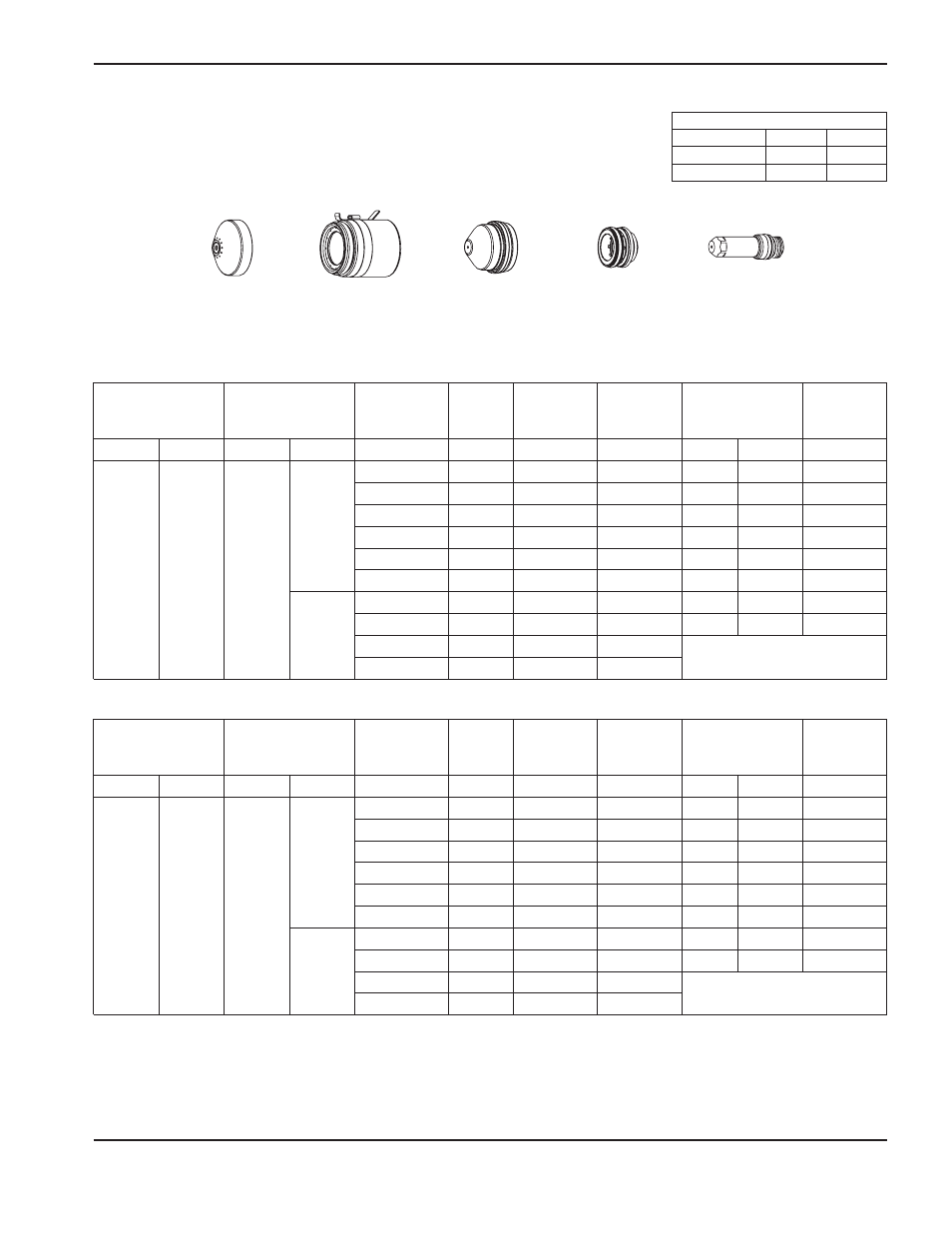

FONCTIONNEMENT
HySpeed HSD130 RHF Manuel d’instructions 4-13
220491 220489 220488 220487 220578
220490 (pas de languette IHS)
Débits – lpm/scfh
O
2
Air
Débit préliminaire 0 / 0 90 / 190
Débit de coupe 48 / 102 92 / 195
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
O
2
Air 65
48
0.1350 128 0.100 240 0.2 200 0.1
0.1875 129 0.110 190 0.22 200 0.2
0.2500 130 0.110 150 0.22 200 0.3
0.3750 134 0.120 110 0.24 200 0.3
0.5000 136 0.120 80 0.24 200 0.5
0.6250 141 0.150 60 0.3 200 0.7
43
0.7500 142 0.150 50 0.3 200 1
1 152 0.160 25 0.32 200 1.5
1-1/4 155 0.180 20
Amorçage à l’arête
1-1/2 160 0.180 12
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
O
2
Air 65
48
3 128 2,5 6 500 5 200 0,1
4 129 2,8 5 420 5,6 200 0,2
6 130 2,8 4 000 5,6 200 0,3
10 134 3,0 2 650 6 200 0,3
12 136 3,0 2 200 6 200 0,5
15 141 3,8 1 650 7,6 200 0,7
43
20 142 3,8 1 130 7,6 200 1
25 152 4,0 675 8 200 1,5
32 155 4,5 480
Amorçage à l’arête
38 160 4,5 305
Acier doux
O
2
Plasma / Air Protection
130 A Coupage
