INSTALLATION
3-34 HySpeed HSD130 RHF Manuel d’instructions
Couleur N o du Entrée/ Entrée/
du fil contact Sortie Nom du signal Fonction Sortie Notes
Noir 1 Entrée Aucun Pas utilisé Sortie
Rouge 20 Entrée Aucun Pas utilisé Sortie
Noir 2 Sortie Aucun Pas utilisé Entrée
Vert 21 Sortie Aucun Pas utilisé Entrée
Noir 3 Aucun Pas utilisé
Bleu 22 Aucun Pas utilisé
Noir 4 Sortie Mouvement 1 E (-) Signale à la CNC qu’un transfert d’arc s’est produit et de commencer le Entrée 2
Jaune 23 Sortie Mouvement 1 C (+) mouvement de la machine une fois que le délai de perçage de la CNC s’est écoulé. Entrée
Noir 5 Sortie Aucun Pas utilisé Entrée 2
Brun 24 Sortie Aucun Pas utilisé Entrée
Noir 6 Sortie Erreur d’interruption
progressive E (-)
Signale à la CNC qu’une erreur d’interruption progressive Entrée 2
Orange 25 Sortie Erreur d’interruption s’est produite.
progressive C (+)
Rouge 7 Sortie Aucun Pas utilisé Entrée 2
Blanc 26 Sortie Aucun Pas utilisé
Rouge 8 Sortie Aucun Pas utilisé Entrée 2
Vert 27 Sortie Aucun Pas utilisé Entrée
Rouge 9 Sortie Aucun Pas utilisé Entrée 2
Bleu 28 Sortie Aucun Pas utilisé Entrée
Rouge 10 Sortie Aucun Pas utilisé Entrée 2
Jaune 29 Sortie Aucun Pas utilisé Entrée
Rouge 11 Aucun Pas utilisé
Brun 30 Aucun Pas utilisé
Rouge 12 Entrée Angle - La CNC signale au système plasma qu’un angle approche et de Sortie 1
Orange 31 Entrée Angle + réduire le courant de coupe (le courant de coupe peut être choisi . Sortie
par la CNC ou égale par défaut à 75 % du courant de coupe)
Vert 13 Entrée Perçage - La CNC signale au système plasma de maintenir le prégaz de Sortie 1
Blanc 32 Entrée Perçage + protection jusqu’à ce que la CNC émette le signal.
Vert 14 Entrée Maintien - Pas nécessaire sans THC Command. La THC Command nécessite Sortie 1
Bleu 33 Entrée Maintien + le signal de prégaz pendant l’IHS.
Vert 15 Entrée Démarrage - La CNC amorce l’arc plasma. Sortie 1
Jaune 34 Entrée Démarrage + Sortie
Vert 16 Aucun Pas utilisé
Brun 35 Aucun Pas utilisé
Vert 17 Aucun Pas utilisé
Orange 36 Mise à la terre Terre
Blanc 18 Mise à la terre Terre
Noir 37 CNC +24 VDC 24 V c.c. disponible (200 milliampères maximum) Voir notes. 3
19 CNC + 24 VDC Non connectée

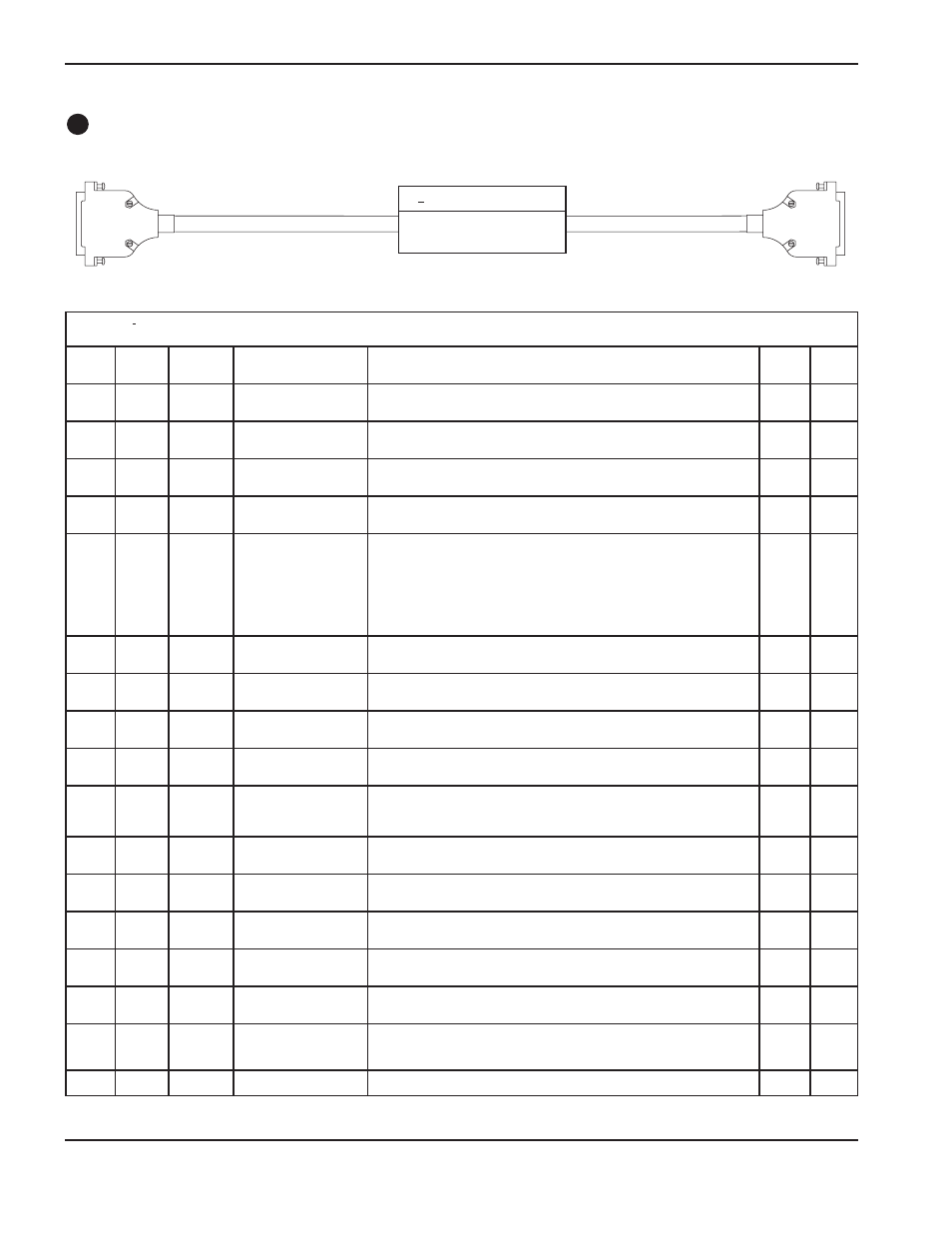

Câble source de courant-interface CNC 8
Source de courant CNC
N o pièce Longueur
123022 7.5 m (25 ft)
123023 15 m (50 ft)
