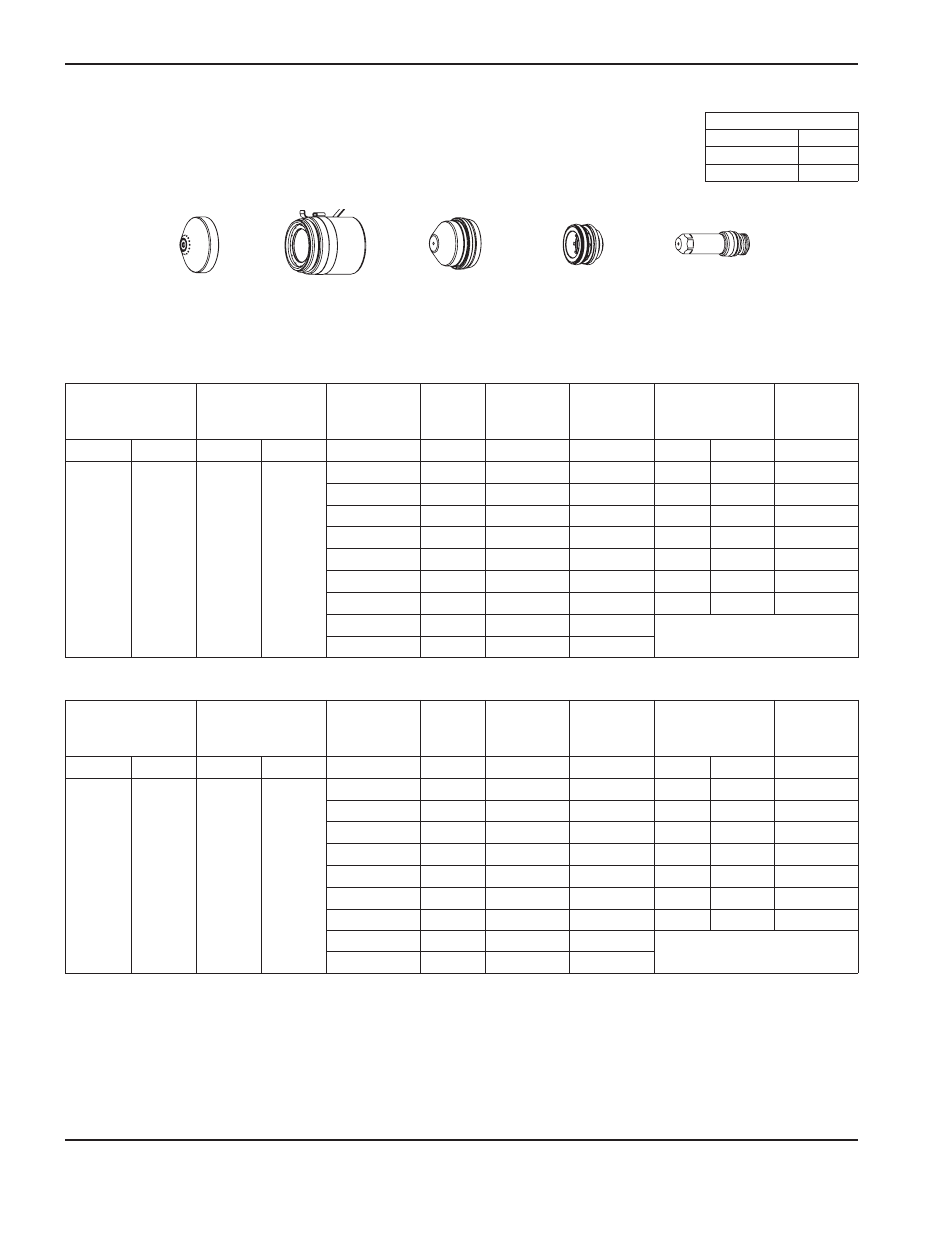

FONCTIONNEMENT
4-12 HySpeed HSD130 RHF Manuel d’instructions
220536 220492 220488 220487 220578
220490 (pas de languette IHS)
Débits – lpm/scfh
Air
Débit préliminaire 67 / 142
Débit de coupe 132 / 280
Système Métrique
Système Anglais
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection mm V mm mm/m mm facteur % sec.
Air Air 72 35
3 136 3,1 6 000 6,2 200 0,1
4 13 3,1 4 930 6,2 200 0,2
6 138 3,6 3 850 7,2 200 0,3
10 142 4,1 2 450 8,2 200 0,5
12 144 4,1 2 050 8,2 200 0,5
15 150 4,6 1 450 9,2 200 0,8
20 153 4,6 810 10,5 230 1,2
25 163 4,6 410
Amorçage à l’arête
32 170 5,1 250
Choisir
les gaz
Régler
sur prégaz
Épaisseur
du matériau
Tension
de l'arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection po. V po. ppm po. facteur % sec.
Air Air 72 35
0.1350 136 0.120 220 0.240 200 0.1
0.1875 136 0.120 160 0.240 200 0.2
0.2500 138 0.140 150 0.280 200 0.3
0.3750 142 0.160 100 0.320 200 0.5
0.5000 144 0.160 75 0.320 200 0.5
0.6250 150 0.180 50 0.360 200 0.8
0.7500 153 0.180 35 0.420 230 1.2
1 163 0.180 15
Amorçage à l’arête
1-1/4 170 0.200 10
Acier doux
Air Plasma / Air Protection
130 A Coupage
