INSTALLATION
3-26 HySpeed HSD130 RHF Manuel d’instructions

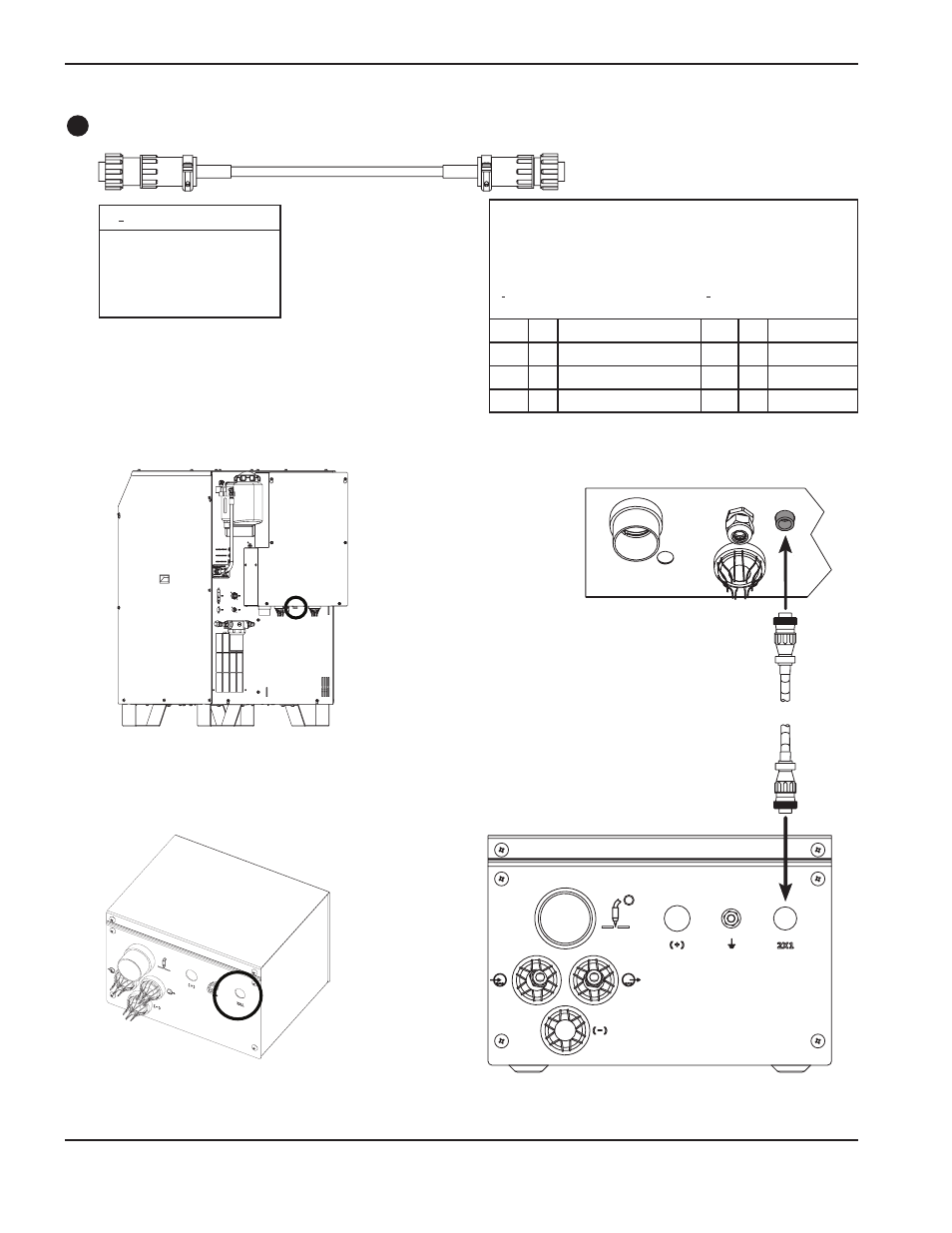

Câble de commande d’allumage 4
N o pièce Longueur
123421 7.5 m (25 ft)
123424 15 m (50 ft)
123425 23 m (75 ft)
123426 30.5 m (100 ft)
123938 38 m (125 ft)
LISTE DES SIGNAUX DU CÂBLE –
source de courant - console d’allumage
Extrémité Extrémité
source de courant console d’allumage
N o du N o du
contact E/S Description contact E/S Fonction
1 120 V c.a.-sous tension 1
2 120 V c.a.-retour 2
3 Terre 3
4 Pas connecté 4
E/S = Entrée/sortie
